Измеритель мощности М5-18

М5-18

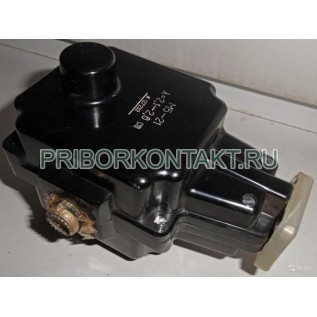

Термисторный преобразователь мощности М5-18

Также это изделие может называться: М5 18, М518, m5-18, m5 18, m518.

М5-18 преобразователь мощности термисторный предназначен для измерения мощности ВЧ сигналов.

Преобразователи М5-18 применяются для измерения мощности в комплекте с термисторными мостами, режимы которых обеспечивают нормальный рабочий режим преобразователей.

Используются в качестве составляющего блока ваттметра М3-10.

Технические характеристики М5-18:

Коэффициент преобразования - не менее 0,85.

КСВН - не более 1,5.

Диапазон рабочих частот - от 2,7 ГГц до 5,6 ГГц.

Максимальная измеряемая мощность - 7,5 мВт.

Максимальная импульсная мощность - 50±3,5 Вт.

Рабочее сопротивление термистора - 150 Ом; 200 Ом.

Высокочастотный тракт - коаксиальный.

Коаксиальное сопротивление - 50 Ом.

Коэффициент преобразования М5-18 на отдельных рабочих частотах при рабочем сопротивлении термистора 200 Ом приведено в таблице:

Преобразователи представляют собой отрезок коаксиальной линии с термистором, включенным как продолжение центрального проводника в качестве оконечной нагрузки этой линии. У преобразователей данного типа применяется термистор ТВ-2-250А.

Дроссель расположен непосредственно в преобразователе М5-18. В теле каждого коаксиального преобразователя имеется камера и контакты для включения второго термокомпенсирующего термистора.

Преобразователи состоят из следующих конструктивных элементов:

- футляр преобразователя разъемного типа;

- корпус непосредственно преобразователя разъемного типа;

- центральный стержень коаксиальной линии;

- торцовая зажимная цанга;

- проводник, идущий в мостовую схему.

Условия эксплуатации М5-18:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при +25° С - до 95%.

Атмосферное давление - 100±4 кПа.
