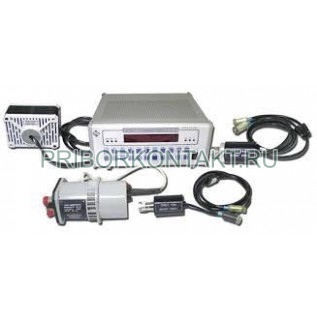

Измеритель мощности М3-108

Ваттметр М3-108 (М3108, М-3-108, М 3 108, m3-108, М3 108, m3108, m-3-108, m 3 108, m3 108)

Ваттметр М3-108 (М3108, М-3-108, М 3 108, m3-108, М3 108, m3108, m-3-108, m 3 108, m3 108) - измеритель средней мощности СВЧ-сигналов для коаксиальных трактов. Прибор рассчитан на измерение непрерывных и импульсно-модулированных колебаний с частотой до 17,85 ГГц и поддерживает широкий динамический диапазон - от сверхмалых уровней до десятков ватт. М3-108 применяется при настройке и контроле СВЧ-источников, тестировании трактов и в поверочных работах с приемными преобразователями мощности.

Назначение и применение

• измерение среднего значения поглощаемой мощности СВЧ непрерывных сигналов
• измерение среднего значения мощности импульсно-модулированных СВЧ-колебаний
• контроль выходной мощности СВЧ-генераторов и усилителей
• проверка параметров аттенюаторов, нагрузок и трактов 50 Ом
• допусковый контроль по заданным верхнему и нижнему уровням мощности

Функции и особенности

• индикация максимального, среднего и минимального измеренных значений мощности за заданный интервал времени
• самодиагностика и микропроцессорное управление
• измерение мощности в мкВт, мВт, Вт, а также в дБм (относительно 1 мВт)
• измерение в дБ и % относительно задаваемого оператором уровня мощности
• автоматическая идентификация подключенного типа приемного преобразователя
• автоматическая установка времени подготовки к измерениям (прогрев)
• автоматическая коррекция нуля
• ручной и автоматический выбор поддиапазонов измерений
• автоматическое и ручное введение частотного коэффициента поправки
• встроенные калибраторы мощности - 3 уровня мощности калибровки
• автокалибровка без отсоединения от СВЧ-тракта
• связь с ПК через интерфейс RS-232
• 4 режима обработки результатов измерений для разных задач

Технические характеристики

Состав и совместимость

Прибор выполнен на базе унифицированного измерительного блока и рассчитан на работу с 4 типами приемных преобразователей СВЧ-мощности. Автоматическая идентификация преобразователя упрощает переключение измерительных конфигураций и снижает риск ошибочной установки коэффициентов.

Конструкция и эксплуатация

М3-108 ориентирован на работу в трактах с волновым сопротивлением 50 Ом и учитывает особенности высокочастотных измерений: предусмотрены коррекция нуля, ввод частотной поправки и автокалибровка без разрыва соединений в тракте. Допусковый контроль позволяет использовать ваттметр как инструмент оперативного контроля при настройке оборудования и приемо-сдаточных испытаниях.

Преимущества

• широкий динамический диапазон мощности - 0,1 мкВт-100 Вт
• рабочая частота до 17,85 ГГц для типовых задач СВЧ-измерений
• измерение в абсолютных единицах и в относительных шкалах (дБм, дБ, %)
• встроенные калибраторы и автокалибровка без отсоединения от тракта
• автоматический выбор поддиапазонов и идентификация преобразователя
• регистрация min/avg/max за интервал времени
• интерфейс RS-232 для интеграции в стенды и АСУ испытаний
