Описание товара

М3-28

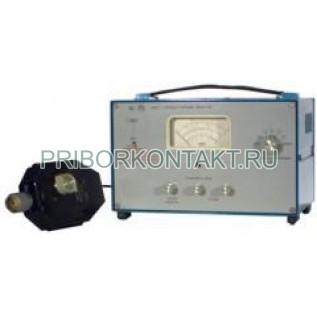

Ваттметр М3-28 (М328, М-3-28, М 3 28, m3-28, М3 28, m328, m-3-28, m 3 28, m3 28)
Ваттметр М3-28 предназначен для измерения среднего значения мощности непрерывных СВЧ сигналов в коаксиальных трактах с уровнем мощности не более 10мВт и 1Вт.
Технические характеристики приборов ваттметры М3-28:
Диапазон частот - 0,02ГГц-5,5ГГц (50 Ом), 0,02ГГц-3ГГц (75 Ом);
Пределы измерения мощности - 0,1мВт-1000мВт;
Погрешность измерения прибора измеритель мощности М3-28:
- 10% - 50 Ом, 75 Ом (0,1мВт-10мВт);
- 12% - 75 Ом (10мВт-1000мВт);
- 15% - с ВЧ кабелем в трактах 50 Ом и 75 Ом;
КСВН:
- 1,3-1,5 (50 Ом);
- 1,7 и 2,1 (50 Ом с ВЧ кабелем, в диапазонах 0,02ГГц-3ГГц и 3ГГц-5,5ГГц соответственно);
- 1,5 (75 Ом), 1,7 (75 Ом с ВЧ кабелем);
Рабочее сопротивление термистора прибора ваттметр М3-28 поглощаемой мощности - 150 Ом;
ВЧ тракт - 50 Ом (16/6,95 мм), 75 Ом (16/4,0мм);
Прибор ваттметр М3-28 с прямым отсчетом и автоматической балансировкой термисторного моста;
Изменение величины постоянного тока, проходящего через мост, осуществляется следящей системой автоматической балансировки посредством регулируемого шунтирования моста цепью отсчетного прибора;
Кроме термисторного моста в состав прибора измеритель мощности М3-28 входят выносные ВЧ переключатели на СВЧ тракты 50 Ом и 75 Ом, в которые встроены приемные термисторные преобразователи с вставками ВТК-3;
Во вставках используются новые по конструкции теплосвязанные термисторы. СВЧ токи и токи замещения разделены конструктивной емкостью из тикондовой керамики;
Все это позволяет значительно расширить полосу рабочих частот прибора измеритель мощности М3-28;
Конструкция вставки позволяет использовать ее как взаимозаменяемый элемент прибора;
Изготовитель гарантирует соответствие качества прибора ваттметр поглощаемой мощности М3-28 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
