Описание товара

М5-42

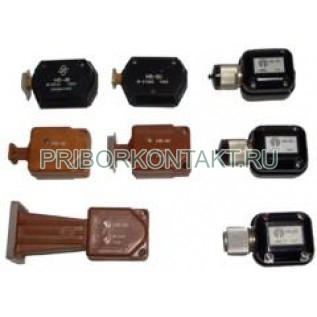

Преобразователь измерительный первичный М5-42 (М542, М5 42, m5-42, m542, m5 42)
Преобразователь измерительный первичный М5-42 предназначен для измерения малой мощности СВЧ.
Применяется для измерения мощности в комплекте с термисторными мостами, режимы которых обеспечивают нормальный рабочий режим преобразователя.
Поставляется в комплекте с прибором М3-22А или отдельно.
Технические характеристики приборов преобразователи измерительные первичные М5-42:
Температура - от 243К до 323К (от -30ºС до +50ºС);
Относительная влажность - 98% при 313К (40ºС);
Диапазон частот прибора преобразователь измерительный импульсный М5-42 - 8,24ГГц-12,05ГГц;
Сечение волновода - 23х10мм;
Рабочее сопротивление - 240 Ом;
КЭФ в диапазоне частот - 1;
Предел относительной погрешности КЭФ - ±5%;
КСВН входа прибора преобразователь измерительный импульсный М5-42 в диапазоне частот - не более 1,3;
Отличие токов подогрева рабочей и термокомпенсирующей вставок в диапазоне рабочих температур (обеспечивается проверкой при 293К±5К (20ºС±5ºС) - не более 20%;
Уход показания измерителя мощности при проверке прибора преобразователь измерительный импульсный М5-42 на отсутствие нестабильных переходных сопротивлений в цепях термистора - не более ±6мкВт;
Среднее значение ухода нуля измерителя мощности при неизменной окружающей температуре за 30с - не более 0,5мкВт;
Максимальная измеряемая мощность прибора преобразователь измерительный импульсный М5-42 - 10мВт;
Мощность смещения рабочей и термокомпенсирующей вставок:
- при температуре 243К±1К (-30ºС±1ºС) - не более 70мВт;
- при температуре 323К±1К (50ºС±1ºС) - не менее 12мВт;
Чувствительность прибора преобразователь измерительный импульсный М5-42 - не менее 5 Ом/мВт;
Максимальная скорость дрейфа мощности смещения термисторного измерителя с термокомпенсацией при скачке температуры окружающего воздуха - не более 2мкВт/мин;
Импульсная прочность прибора преобразователь измерительный импульсный М5-42 - 25Вт;
Долговременная нестабильность КЭФ в течение 12 месяцев эксплуатации - не более 6%;
Время установления рабочего режима прибора преобразователь измерительный импульсный М5-42 при работе с термисторными мостами:
- на шкалах свыше 1мВт - 0,5 часов;
- на шкалах менее 1мВт - 2 часа;
Время непрерывной работы прибора преобразователь измерительный импульсный М5-42 в рабочих условиях - 16 часов;
Наработка на отказ - 100000 часов;
Габариты прибора преобразователь измерительный импульсный М5-42 - 110х43х54мм;
Масса - 0,4кг.
