ПрофКиП М3-54 ваттметр поглощаемой мощности

Ваттметр поглощаемой мощности ПрофКиП М3-54

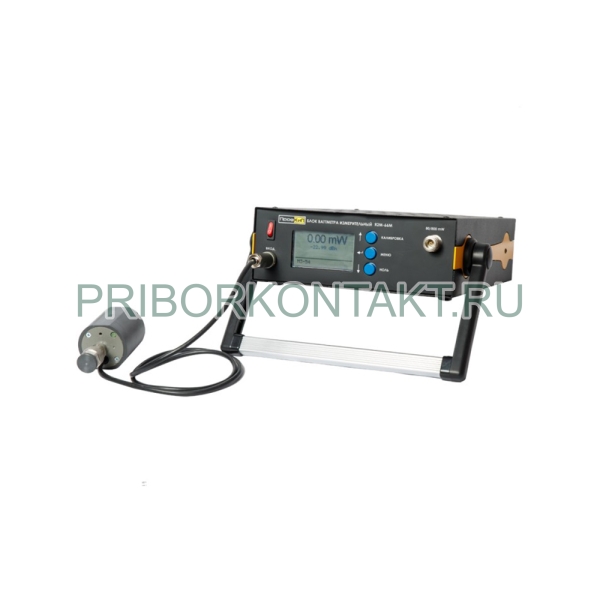

ПрофКиП М3-54 - ваттметр поглощаемой мощности для измерения среднего значения мощности непрерывных и импульсно-модулированных СВЧ сигналов. Измерение выполняется по термоэлектрическому принципу: СВЧ мощность преобразуется в тепловую энергию, а возникающая на выходе приемного коаксиального преобразователя термо-ЭДС пропорциональна подведенной мощности. Конструктивно прибор построен на измерительном блоке ПрофКиП Я2М-66М и приемном коаксиальном преобразователе (ППК), подключаемом к блоку.

Назначение и области применения

Ваттметр ПрофКиП М3-54 предназначен для задач контроля и калибровки СВЧ трактов, проверки уровней мощности на стендах, а также для лабораторных измерений при настройке и испытаниях радиоэлектронной аппаратуры. Поддержка измерений импульсно-модулированных сигналов и функции обработки результатов (скважность, усреднение) упрощают работу с нестабильными и редкоповторяющимися импульсами.

Состав и принцип работы

• Блок измерительный ПрофКиП Я2М-66М - усиливает напряжение постоянного тока с ППК, преобразует его в цифровую форму и отображает результаты измерений.
• ППК ПрофКиП М3-54 или ППК ПрофКиП М3-54/1 - приемный коаксиальный преобразователь СВЧ мощности.

Особенности и преимущества

• Суммарный диапазон рабочих частот 0 ГГц - 17,85 ГГц (в зависимости от применяемого ППК).
• Диапазон измерения мощности 0,1 мВт - 1 Вт (для ППК М3-54).
• Измерение мощности в W и dBm.
• Относительные измерения в dB и %.
• Измерение напряжения относительно синусоидального сигнала на эквивалентной нагрузке 50 Ом.
• Большой графический ЖК-дисплей и меню, рассчитанное на работу без длительного обучения.
• Дистанционное управление по LAN - опция.
• Блок Я2М-66М выполнен на металлическом несущем корпусе типа «Надел-75».

Функции блока измерительного ПрофКиП Я2М-66М

• Усиление сигнала постоянного тока с ППК и его АЦП-преобразование.
• Вывод результатов измерений на экран и по сети Ethernet.
• Формирование мощности калибровки: 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе.

Программные функции

• Аттенюатор - автоматический пересчет мощности при использовании внешнего аттенюатора, диапазон 0,01 дБ - 99,99 дБ.
• Скважность - пересчет импульсной мощности при известной скважности с приведением результата к эквиваленту непрерывного сигнала, диапазон 0,1% - 99,9%.
• Усреднение - автоматическое усреднение показаний для импульсных сигналов с большим периодом следования: 4 с, 8 с или 16 с.
• Коэффициент - частотный поправочный коэффициент K_к, диапазон 0,001 - 999,999.

Технические характеристики

ППК и диапазоны

Рабочие условия эксплуатации

• Температура окружающего воздуха +10 °C - +40 °C.
• Относительная влажность при +20 °C - не более 90%.

Габариты и масса

Комплект поставки

Комплектации и ориентир по цене

• Я2М-66М + ППК ПрофКиП М3-54 - 510923 ₽.
• Я2М-66М + ППК ПрофКиП М3-54/1 - 478748 ₽.

Программное обеспечение

Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности на измерительно-вычислительной платформе и не используется отдельно от прибора. ПО реализовано без выделения метрологически значимой части, а его влияние не выводит метрологические характеристики за пределы допускаемых значений. Уровень защиты программного обеспечения - «высокий» по Р 50.2.077-2014.
