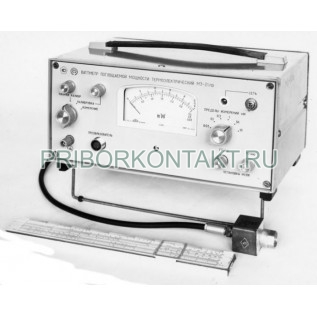

Фото Измеритель мощности М3-10
Артикул: М3-10

Описание товара:


Модель: М3-10
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
М3-10
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Описание товара

М3-10

Термисторный ваттметр поглощаемой мощности М3-10

Также этот прибор может называться: М3 10, М310, Мз-10, М3-1о, m3-10, m3 10, m310.
М3-10 ваттметр поглощаемой мощности термисторный предназначен для измерения средней мощности немодулированных ВЧ сигналов.
Ваттметры М3-10 состоят из моста термисторного Я2М-20 и шести выносных преобразователей М5-17, М5-18, М5-19, М5-20, М5-21, М5-22.
Технические характеристики М3-10:
Диапазон измерений мощности - от 50 мкВт до 7500 мкВт.
Диапазон рабочих частот - от 0,15 ГГц до 16,7 ГГц.
Основная погрешность ваттметра М3-10, включающая погрешность аттестации преобразователей по КП и погрешность моста на постоянном токе, но без учета погрешности за счет рассогласования:
- при измерении мощности на шкале 150 мкВт - не более ±15%;
- при измерении мощности на шкалах 500 мкВт, 1500 мкВт, 5000 мкВт, 7500 мкВт, начиная от трети шкалы до номинала - не более ±10%.
Дополнительная погрешность, вызванная отклонением температуры окружающего воздуха от нормальной на каждые 10° С в пределах рабочих температур - не более ±0,5%.
Погрешность измерения по разбалансу моста не нормируется, так как эти измерения являются ориентировочными.
Значения рабочих сопротивлений термистора, при которых могут производиться измерения - 75 Ом; 100 Ом; 150 Ом; 200 Ом; 300 Ом.
Потребляемая мощность - не более 35 B?A.
Среднее время безотказной работы - не более 800 ч.
Время самопрогрева прибора М3-10 измеритель мощности - 15 мин.
Время непрерывной работы в рабочих условиях - 8 ч.
Питание от сети:
- с напряжением - 220±22 В;
- с частотой - 50±0,5 Гц.
Содержание гармоник - не более 5%.
Габаритные размеры укладки прибора - 475?430?294 мм.
Масса полного комплекта М3-10 - не более 28 кг.
Принцип действия ваттметров основан на явлении эквивалентного теплового действия на термистор мощности постоянного тока и ВЧ сигнала.
Условия эксплуатации М3-10:
Температура окружающего воздуха - от -30° С до +50° С.
Относительная влажность при +25° С - до 95%.
Атмосферное давление - 100±4 кПа.
