Измеритель мощности МК3-69

МК3-69

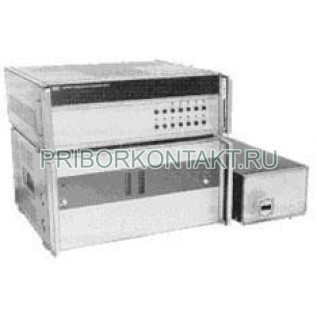

Ваттметр поглощаемой мощности МК3-69

Также этот прибор может называться: МК3 69, МК369, МКз-69, mk3-69, mk3 69, mk369.

МК3-69 ваттметр поглощаемой мощности предназначен для измерения средних значений мощности непрерывных и ИМ-сигналов в коаксиальных трактах, а также для измерения параметров ИМ-сигналов (частоты повторения и длительности импульсов, энергии и средней мощности в импульсе).

Ваттметры МК3-69 применяются для настройки, испытаний и лабораторных исследований источников СВЧ большого уровня, а также для поверки и аттестации ваттметром СВЧ проходящей мощности.

Технические характеристики МК3-69:

Диапазон частот - от 1 МГц до 3 ГГц.

Пределы измерения мощности:

- непрерывных колебаний - от 10 Вт до 6000 Вт;

- импульсных колебаний - от 1 кВт до 140 кВт.

Диапазон измерения длительности импульсов - от 4 мкс до 200 мкс.

Погрешность измерения длительности импульсов - от 0,3% до 15%.

Диапазон измерения энергии импульсов МК3-69 - от 100 мДж до 6000 мДж.

Погрешность измерения энергии импульса - от 5% до 6%.

Пределы допускаемой основной погрешности ваттметра:

- непрерывных колебаний в диапазоне от 10 Вт до 100 Вт - ±5%;

- непрерывных колебаний в диапазоне от 100 Вт до 6000 Вт - ±4%;

- импульсных колебаний - не более ±21%.

КСВН:

- в диапазоне до 1 ГГц - 1,2;

- в диапазоне до 3 ГГц - 1,3.

Время установления показаний ваттметра МКЗ-69:

- по калориметрическому каналу - 60 с;

- по импульсному каналу - 2 с.

Потребляемая мощность ваттметра - 700 В·А.

Питание от сети:

- напряжением - 220±20 В;

- частотой - 50±0,5 Гц; 60±0,6 Гц.

Присоединительные размеры СВЧ-тракта МК3-69 - 40×11,5 мм.

Габаритные размеры:

- измерительного блока - 488×173×506 мм;

- гидравлического блока - 490×265×485 мм;

- высокочастотного блока - 242×162×644 мм.

Масса:

- измерительного блока - не более 17 кг;

- гидравлического блока - не более 31 кг;

- высокочастотного блока - не более 14 кг.

Управление работой ваттметра по заданному алгоритму осуществляется микропроцессорным устройством.

В приборе измеритель мощности МК3-69 обеспечивается автоматическая установка нуля, калибровка, автоматический выбор пределов измерения, диагностирование до уровня функциональных узлов и выдача результатов измерений через КОП.

Условия эксплуатации МК3-69:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +35° С - до 95%.
