Измеритель мощности М3-95

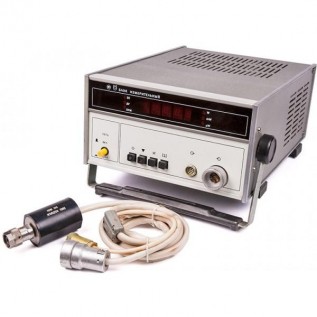

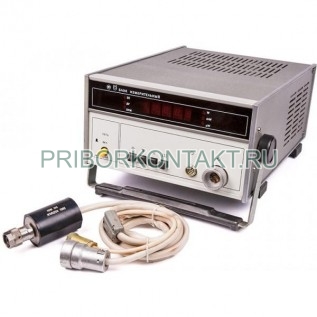

Ваттметр (измеритель мощности) М3-95

М3-95 - ваттметр поглощаемой мощности для измерения средних уровней мощности непрерывных и импульсно-модулированных (ИМ) СВЧ колебаний в коаксиальных трактах. Измерение выполняется термоэлектрическим методом - поглощаемая мощность преобразуется в термоЭДС, пропорциональную уровню входного сигнала. Управление режимами и обработка результатов выполняются контроллером на базе микропроцессора.

Варианты обозначения: М3-95, М395, М-3-95, М 3 95, m3-95, m395.

Назначение и области применения

Ваттметр М3-95 применяется при разработке, производстве и контроле СВЧ аппаратуры, а также при испытаниях и настройке трактов проходящей мощности. Прибор востребован в задачах, где требуется стабильное измерение средней мощности в широком частотном диапазоне:

• контроль параметров СВЧ генераторов, усилителей и передающих устройств;
• проверка трактов и устройств проходящей мощности;
• измерения в системах радиосвязи, радиолокации и телевидения;
• лабораторные и производственные измерения с возможностью автоматизации.

Функции и особенности

• измерение средней мощности непрерывных и ИМ сигналов в коаксиальном тракте;
• автоматизация процесса измерений и выдача результатов по КОП;
• возможность автономной работы или включения в состав АИС;
• микропроцессорное управление режимами и обработкой результатов;
• нормируемый КСВН входа для согласованной работы в СВЧ тракте.

Технические характеристики

Конструкция и эксплуатационные особенности

М3-95 рассчитан на работу в коаксиальных СВЧ линиях с присоединением 7/3 мм и обеспечивает измерение средней мощности в широком частотном диапазоне до 17,85 ГГц. За счет термоэлектрического принципа измерения прибор удобен для контроля как непрерывных, так и ИМ сигналов, а микропроцессорный контроллер упрощает настройку и применение в автоматизированных измерительных стендах.

Преимущества применения

• широкий диапазон частот 0-17,85 ГГц при измерении средней мощности;
• диапазон измерений 0,01-10 Вт подходит для типовых задач СВЧ стендов и регулировки РЭА;
• возможность работы автономно и в составе АИС с передачей данных по КОП;
• предсказуемая динамика измерений за счет нормированных времен установления показаний.
