Измеритель мощности М3-56

Ваттметр М3-56

Ваттметр М3-56 предназначен для высокоточного измерения мощности синусоидальных СВЧ сигналов и среднего значения мощности импульсно-модулированных СВЧ сигналов в коаксиальных трактах. Прибор применяют при настройке, испытаниях и контроле СВЧ трактов, узлов и аппаратуры, где важны стабильность показаний и воспроизводимость результатов.

Назначение и области применения

М3-56 используют в лабораториях, на стендах и в измерительных комплексах для контроля уровней СВЧ мощности в коаксиальных линиях. Поддержка измерений импульсно-модулированных сигналов позволяет применять ваттметр при проверке импульсных передатчиков, модулей усиления и трактов обработки, где оценивается средняя мощность.

Принцип действия

Работа ваттметра основана на преобразовании СВЧ мощности в тепловую энергию в приемном преобразователе и последующем измерении возникающей термо-ЭДС. Такой термоэлектрический метод обеспечивает высокую точность и стабильность, а также малый дрейф нуля измерительного блока.

Состав и функции

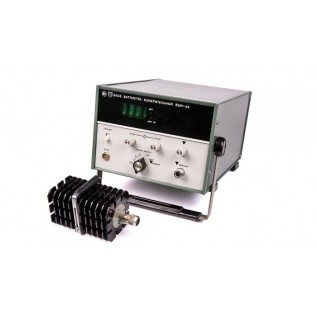

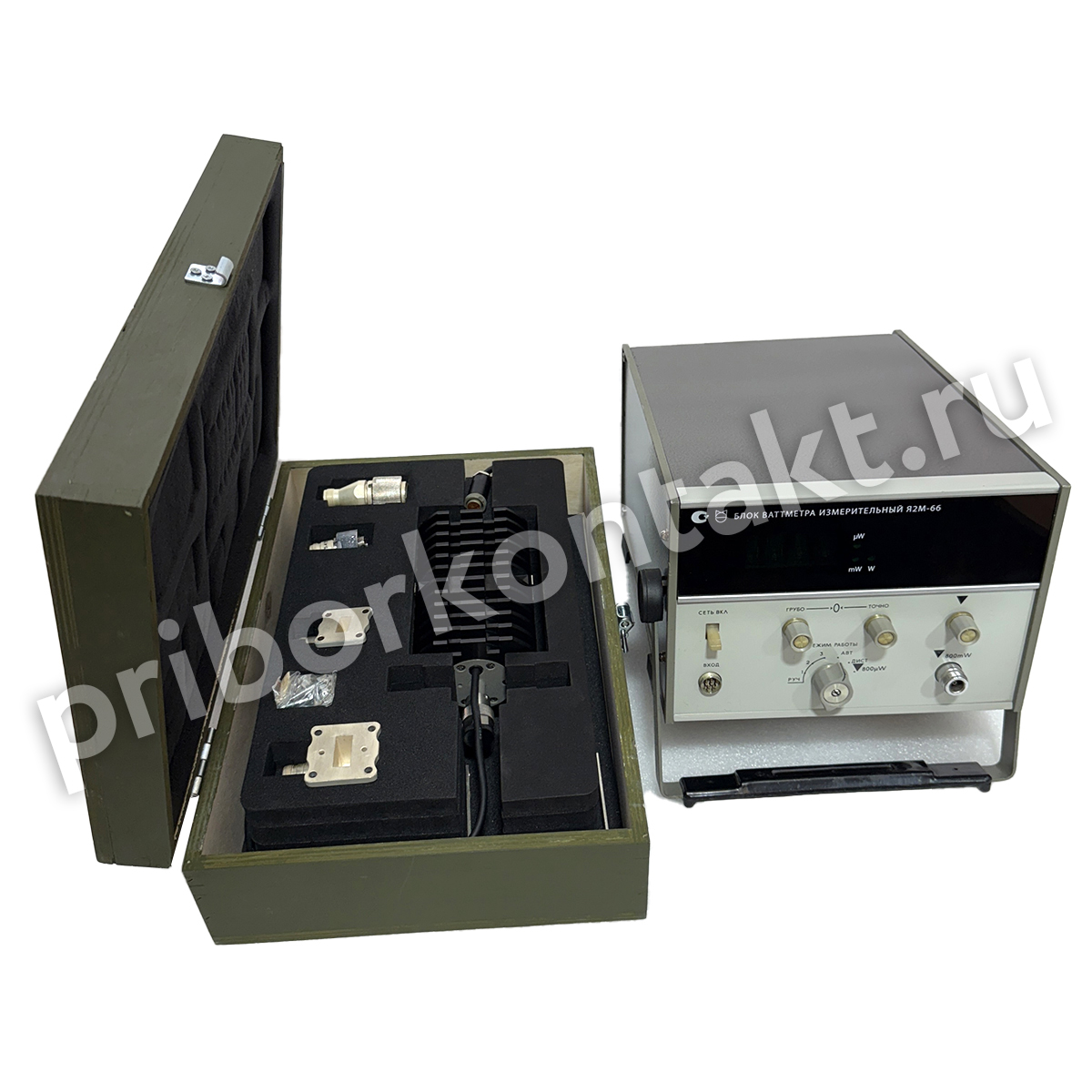

Комплект М3-56 включает измерительный блок Я2М-66 с цифровой индикацией и выносной приемный преобразователь СВЧ мощности. Измерительный блок рассчитан на длительную работу без необходимости частой перекалибровки, имеет выход на самописец и ЦПМ. Управление возможно вручную, полуавтоматически и дистанционно. Прибор допускает применение как автономно, так и в составе автоматизированных измерительных систем.

Технические характеристики

Погрешность измерений

Основная погрешность измерения мощности (без учета погрешности рассогласования и погрешности дополнительных переходов) нормируется выражениями:

• δ = ±[4 + 0,1(Р_к/Р_х - 1)]% в диапазоне 0-12 ГГц;
• δ = ±[6 + 0,1(Р_к/Р_х - 1)]% в диапазоне 12-37,5 ГГц.

Конструктивные и эксплуатационные особенности

• Измерительный блок Я2М-66 с цифровой индикацией и малым дрейфом нуля.
• Выносной приемный преобразователь СВЧ мощности для работы в коаксиальном тракте.
• Выход на самописец и ЦПМ для регистрации результатов.
• Режимы управления: ручной, полуавтоматический, дистанционный.
• Работа в длительных циклах без необходимости частой перекалибровки.

Преимущества применения

• Измерение средней мощности импульсно-модулированных СВЧ сигналов и мощности непрерывных синусоидальных сигналов в одном приборе.
• Широкий частотный диапазон до 17,85 ГГц при согласованном коаксиальном входе 50 Ом.
• Высокая допустимая импульсная мощность до 1,5 кВт при коротких импульсах до 10 мкс.
• Стабильность показаний и удобство интеграции в АИС благодаря выходам регистрации и вариантам управления.
