Измеритель мощности М5-22

М5-22

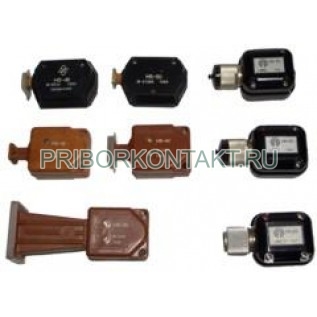

Термисторный преобразователь мощности М5-22

Также это изделие может называться: М5 22, М522, m5-22, m5 22, m522.

М5-22 преобразователь мощности термисторный предназначен для измерения мощности ВЧ сигналов.

Преобразователи М5-22 применяются для измерения мощности в комплекте с термисторными мостами, режимы которых обеспечивают нормальный рабочий режим преобразователей.

Используются в качестве составляющего блока ваттметра М3-10.

Технические характеристики М5-22:

Коэффициент преобразования - не менее 0,7.

КСВН - не более 1,7.

Диапазон рабочих частот - от 14,6 ГГц до 16,7 ГГц.

Максимальная измеряемая мощность - 7,5 мВт.

Максимальная импульсная мощность - 50±3 Вт.

Рабочее сопротивление термистора - 200 Ом.

Высокочастотный тракт - волноводный.

Сечение волновода - 17×8 мм.

Толщина волновода - от 0,2 мм до 0,3 мм.

Материал волновода - никель.

Коэффициент преобразования М5-22 на отдельных рабочих частотах при рабочем сопротивлении термистора 200 Ом приведено в таблице:

У преобразователей данного типа применяется термистор ТВ-2-250А. Рабочий термистор укреплен в цангах, являющихся короткозамыкателями коаксиальных линий, образуемых отверстиями в теле преобразователя М5-22 и траверсами термистора. Положение нижней цанги регулируется вручную. Положение верхней цанги регулируется с помощью специальной винтовой передачи.

В теле каждого волноводного преобразователя имеется камера и контакты для включения второго термокомпенсирующего термистора.

Условия эксплуатации М5-22:

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при +25° С - до 95%.

Атмосферное давление - 100±4 кПа.
