Описание товара

ИМ-30

Измеритель импульсной мощности ИМ-30
Также этот прибор может называться: ИМ30, ИМ 30, ИМ-ЗО, ИМ-3О.
ИМ-30 измеритель импульсной мощности предназначен для измерения высокочастотной импульсной мощности изделий 020(023), 010(010Д), 135, 62, 63, 64.
Работа измерителя ИМ-30 заключается в измерении амплитудных значений напряжения на известном активном сопротивлении.
В режиме «ДЕТЕКТОР» измерители обеспечивают наблюдение по осциллографу формы огибающей высокочастотных импульсов.
В режиме «0,5 В» обеспечивается измерение напряжения постоянного тока в пределах от 0 до 0,5 В.
Измерители импульсной мощности ИМ-30 также используются как эквивалент антенны.
Технические характеристики:

Диапазон измерения - от 0,2 кВт до 25 кВт в поддиапазонах:
- от 0,2 кВт до 1 кВт;
- от 1 кВт до 5 кВт;
- от 5 кВт до 25 кВт.

Основная относительная погрешность измерения им­пульсной мощности измерителем ИМ-30 в диапазоне от 0,2 кВт до 25 кВт при τu от 0,3 мкс до 1мкс и Fсл от 130 Гц до 250 Гц:
- в нормальных условиях - не более ±25%;
- в условиях, отличных от нормальных, и при смене комплек­та ламп - не более ±35%.

Приведенная погрешность по по­стоянному напряжению (шкала 0,5 В) в нормальных условиях - не более ±2%.
При использовании ИМ-30 в качестве экви­валента антенны в выключенном состоянии средняя мощность изделия, подаваемая на прибор - не более 20 Вт; во включенном, с использованием обдува - 50 Вт.
КСВн ИМ-30 (с придаваемым кабелем «16К») - не более 1,3 в Ш и 1,4 в УП диапазонах частот.
Входное сопротивление - 75 Ом.

Время готовности прибора после включения:
- в нормальных климатических условиях - 5 мин;
- в условиях повышенной влажности и холода - 15 мин.

Технический ресурс - не менее 5000 часов.
Напряжение сети питания - от 115 В до 220 В.
Частота сети питания - от 380 Гц до 525 Гц.
Потребляемая мощность - не более 100 В·А.

Масса измерителя ИМ-30 - 4,6 кг.
Габаритные размеры - 253х150х197 мм.
Рабочее положение измерителей - горизонтальное.

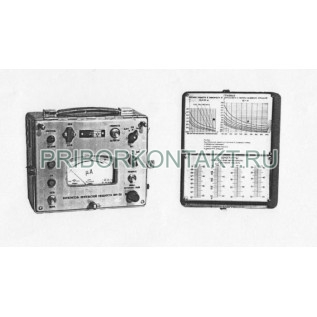

Все органы управления выведены на лицевую панель, в средней части которой расположен стрелочный прибор (микроамперметр М1690А), в верхней левой части - ограничительная стойка, фонарь сигнальной лампы «Контроль питания» и переключатель напряжения питания «115-220 В»; слева от стрелочного прибора находятся предохранители и переключатель «Сеть-выкл.», в верхней правой части - ограничительная стойка, переключатель поддиапазонов измерения мощности «кВт».
Для защиты органов управления от механических повреждений измерители импульсной мощности ИМ-30 имеют съемную крышку, на внутренней стороне которой закреплены график перевода делений микроамперметра в импульсную мощность и график поправок мощности в зависимости от длительности и частоты следования импульсов.
Условия эксплуатации:

Температура окружающего воздуха - от -30° С до +50° С.
Относительная влажность при температуре +35°С - до 98%.
Пониженное атмосферное давление - 460 мм рт. ст.
Время непрерывной работы - 16 часов.
Измеритель импульсной мощности ИМ-30 является прибором полевого типа и пригоден для работы во временных укрытиях, палатках, прицепах и кузовах автомашин.
