Измеритель мощности МК3-68

МК3-68

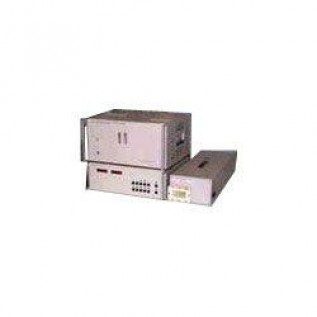

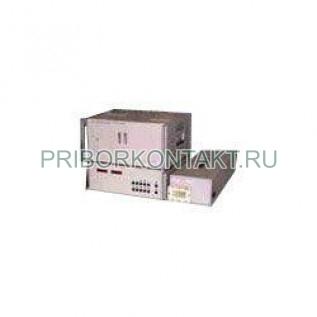

Ваттметр поглощаемой мощности МК3-68

Также этот прибор может называться: МК3 68, МК368, МКз-68, mk3-68, mk3 68, mk368.

МК3-68 ваттметр поглощаемой мощности предназначен для измерения средних значений мощности непрерывных и ИМ-сигналов в коаксиальных трактах, а также для измерения параметров ИМ-сигналов (частоты повторения и длительности импульсов, энергии и средней мощности в импульсе).

Ваттметры МК3-68 применяются для настройки, испытаний и лабораторных исследований источников СВЧ большого уровня, а также для поверки и аттестации ваттметров СВЧ проходящей мощности.

Технические характеристики МК3-68:

Диапазон частот - от 0,001 ГГц до 1,6 ГГц.

Пределы измерения мощности:

- непрерывных колебаний - от 10 Вт до 6000 Вт;

- импульсных колебаний - от 1кВт до 140 кВт.

Пределы допускаемой основной погрешности измерения:

- непрерывных колебаний в диапазоне от 10 до 100 Вт - ±5%;

- непрерывных колебаний в диапазоне от 100 Вт до 6000 Вт - ±4%;

- импульсных колебаний - от 5,3% до 21%.

КСВН:

- при частоте до 1 ГГц - 1,2;

- при частоте до 3 ГГц - 1,3.

Присоединительные размеры СВЧ-тракта - 40×11,5 мм.

Диапазон измерения:

- длительности импульсов - от 4 мкс до 200 мкс;

- энергии импульсов - от 100 мДж до 6000 мДж.

Погрешность измерения средних значений мощности(без учета погрешности рассогласования) МК3-68:

- по калориметрическому каналу - ±5%;

- по каналу импульсных измерений - ±10%;

- длительности импульсов - ±1,2%;

- энергии импульса - не более 6%;

- частоты повторения - ±1%.

Время установления показаний:

- по калориметрическому каналу - 60 с;

- по импульсному каналу - 2 с.

Максимально допустимый уровень мощности на СВЧ входе при длительности импульса не более 10 мкс - 140 кВт.

Сопротивление СВЧ тракта - 75 Ом.

Потребляемая мощность МК3-68 - 700 В·А.

Питание от сети:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц; 60±0,6 Гц.

Габариты блоков:

- гидравлического - 490×475×265 мм;

- измерительного - 488×475×173 мм;

- высокочастотного - 235×644×162 мм.

Масса блоков:

- гидравлического - не более 31 кг;

- измерительного - не более 17 кг;

- высокочастотного - не более 13 кг.

Управление работой ваттметра МК3-68 по заданному алгоритму осуществляется микропроцессорным устройством.

В ваттметре обеспечивается автоматическая установка нуля, калибровка, автоматический выбор пределов измерения, диагностирование до уровня функциональных узлов и выдача результатов измерений через КОП.

Условия эксплуатации МК3-68:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +35° С - до 95%.
