Измеритель мощности МК3-71

Ваттметр поглощаемой мощности МК3-71

Ваттметр поглощаемой мощности МК3-71 (МК371, МК3 71, МКЗ-71, МКЗ71, МКЗ 71, mk3-71, mk371, mk3 71) - калориметрический СВЧ-ваттметр для измерения среднего значения мощности непрерывных и импульсно-модулированных СВЧ-колебаний в волноводном тракте. Прибор также измеряет параметры радиоимпульсов во временной области - среднюю мощность в импульсе, частоту повторения, длительность и энергию импульсов. Конструкция выполнена в виде трех функционально законченных блоков, что удобно для стендовой компоновки и обслуживания.

Назначение и применение

• Измерение среднего значения мощности непрерывных СВЧ-колебаний в волноводном тракте.
• Измерение среднего значения мощности импульсно-модулированных колебаний и средней мощности в импульсе.
• Измерение параметров радиоимпульсов: частота повторения, длительность, энергия импульсов.
• Настройка, испытания и лабораторные исследования СВЧ-источников высокого уровня мощности.
• Поверка и аттестация СВЧ-ваттметров проходящей мощности.

Состав и архитектура

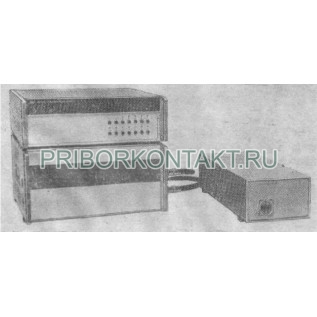

Ваттметр МК3-71 выполнен модульно и включает 3 блока:

• гидравлический;
• измерительный;
• высокочастотный.

Предусмотрены два измерительных канала:

• калориметрический - прямоотсчетная схема измерения среднего значения мощности СВЧ-сигналов;
• канал импульсных измерений - для малоинерционных средних значений мощности и параметров радиоимпульсов.

Функции и особенности

• Калориметрический принцип - измерение средней мощности по тепловому балансу в СВЧ-нагрузке.
• Первичный преобразователь канала импульсных измерений - индикаторная головка с СВЧ-диодом, совмещенная с нагрузкой.
• Автоматизация измерений - автоматическая установка нуля, калибровка, автоматический выбор пределов, диагностика до уровня функциональных узлов.
• Интерфейс КОП - выдача результатов и интеграция в автоматизированные стенды.
• Контроль параметров теплоносителя - точность измерения жидкости на входе и выходе СВЧ-нагрузки 1%.

Технические характеристики МК3-71

Погрешности измерений

Погрешность измерения средних значений мощности (без учета погрешностей рассогласования):

Погрешность измерения параметров импульсов:

• средняя мощность в импульсе при длительности 50 мкс - ±7%;
• энергия импульса - ±6%;
• частота повторения - ±1%;
• длительность импульса - ±1,2%.

Конструкция и эксплуатация

МК3-71 рассчитан на работу в составе стенда СВЧ-измерений, где требуется измерять как тепловой эквивалент средней мощности (калориметрический канал), так и быстро меняющиеся параметры импульсных режимов (канал импульсных измерений). Волноводный тракт 35 x 15 мм ориентирован на работу в диапазоне 5,64-37,5 ГГц. Для минимизации влияния внешних факторов в измерительном тракте важны корректная стыковка волноводов и контроль согласования (КСВН 1,2), а также стабильный режим теплоносителя, по которому нормирована точность 1% на входе и выходе СВЧ-нагрузки.

Габариты и масса

Преимущества

• Широкий СВЧ-диапазон 5,64-37,5 ГГц в волноводном тракте.
• Два измерительных канала - калориметрический и импульсный для разных режимов СВЧ.
• Измерение не только средней мощности, но и энергии, длительности и частоты повторения импульсов.
• Автоматические режимы - ноль, калибровка, автопределы, диагностика узлов.
• КОП-интерфейс для автоматизации поверки и стендовых испытаний.
