Измеритель мощности М3-45

М3-45

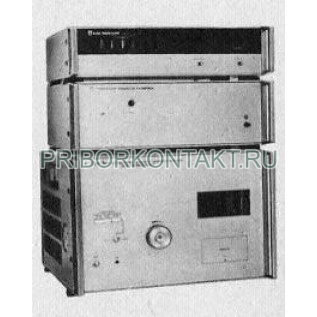

Ваттметр поглощаемой мощности М3-45

Также этот прибор может называться: М345, М3 45, МЗ-45, МЗ 45, МЗ45, МЗЧ5, МЗ-Ч5, m3-45, m345, m3 45.

М3-45 ваттметр поглощаемой мощности калориметрический предназначается для измерения средних значений мощности непрерывных и ИМ сигналов в коаксиальном тракте, а также используется для аттестации из­мерителей проходящей мощности.

Ваттметры М3-45 выполнены на полупроводниковых приборах с использованием микросхем и состоят из четырех блоков: блока индикации (БИ), блока гидравлического (БГ), стабилизатора мощности калибровки (СТМК) и блока высокой частоты (БВИ).

В ваттметрах имеется выход измеряемой величины в двоично-десятичном коде на ЦПМ, что позволяет автоматизировать процесс измерения.

Технические характеристики М3-45:

Диапазон частот - от 0,001 ГГц до 3 ГГц.

Шкала - от 10 Вт до 6000 Вт (60 Вт; 600 Вт; 6000 Вт).

К_стU:

- для частоты до 1 ГГц - 1,2;

- для частоты выше 1 ГГц - 1,3.

Погрешность измерения:

- для диапазона от 10 Вт до 60 Вт - 5% + 1 ед. сч.;

- для диапазонов от 60 Вт до 6000 Вт - 5% + 1 ед. сч.

ВЧ тракт - 50 Ом; 30/13.

Время установления показаний - 20 с.

Погрешность измерений не зависит от измеряемой мощности.

Для защиты ваттметров от перегрузки предусмотрена блокировка по температуре.

Габаритные размеры:

- блока индикации - 480×120×320 мм;

- блока гидравлического - 480×320×430 мм;

- блока высокой частоты - 225×140×485 мм;

- стабилизатора мощности калибровки - 480×160×310 мм.

Масса:

- блока индикации - не более 11 кг;

- блока гидравлического - не более 36 кг;

- блока высокой частоты - не более 12 кг;

- стабилизатора мощности калибровки - не более 21 кг.
