Измеритель мощности М3-27А

Также этот прибор может называться: М3 27А, М3 27 А, М327А, Мз-27А, m3-27a, m3 27a, m327a.

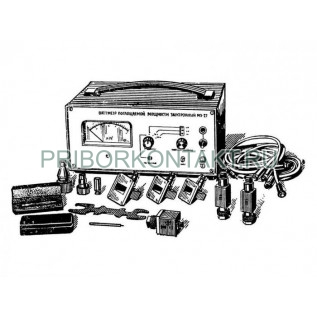

М3-27А ваттметр импульсный поглощаемой мощности предназначен для измерения малых уровней импульсной СВЧ мощности при огибающей прямоугольной форме.

Ваттметры МЗ-27А используются для контроля мощности РЛС при сложных видах модуляции, для дозиметрического контроля с самописцем, а также визуального контроля формы СВЧ импульса при подключении осциллографа на выходе ваттметра.

В состав комплекта входят: приемный детекторный преобразователь, два фиксированных аттенюатора на 20 дБ, компаратор и набор коаксиальных переходов.

Пределы измерения мощности - от 1,2 мкВт до 1 Вт.

Диапазон частот - от 0,1 ГГц до 3 ГГц.

Диапазон измеряемых мощностей М3-27А:

- на пределах 3 мкВт - 6 мкВт - 12 мкВт - 30 мкВт - 60 мкВт - 120 мкВт - от 1,2 мкВт до 1 Вт;

- на пределах 0,03 Вт - 0,06 Вт - 0,12 Вт - 0,3 Вт - 0,6 Вт - 1,2 Вт с внешним делителем - 0,3 мВт; 0,6 мВт; 1,2 мВт; 3 мВт; от 0 до 6 мВт; от 0 до 12,0 мВт.

Погрешность измерения:

- на диапазоне от 1,2 мкВт до 120 мкВт - ±(13+0,1?А)%;

- на диапазоне от 0,12 мВт до 12 мВт - ±(20+0,01?А)%;

- на диапазоне от 0,012 Вт до 1 Вт - ±(20+А)%, где А=6?10^-4 Вт/Р_изм, Р_изм - измеряемая мощность.

Диапазон частот следования импульсов М3-27А - от 50 Гц до 5 кГц.

Диапазон длительности импульсов - от 0,3 мкс до 40 мкс.

Время установления показаний - не более 2 с.

Класс точности - 15; 25.

Волновое сопротивление - 50 Ом (канал 7/3 мм).

КСВН на входе ваттметра - не более 1,35.

Питание от сети переменного тока:

- частотой - от 50±0,5 Гц; от 388 Гц до 428 Гц;

- напряжением - 220±11 В.

Потребляемая мощность - не более 15 В?А.

Габаритные размеры измерительного блока - 300?165?220 мм.

Масса - не более 5 кг.

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.
