Измеритель КСВН Р2-98

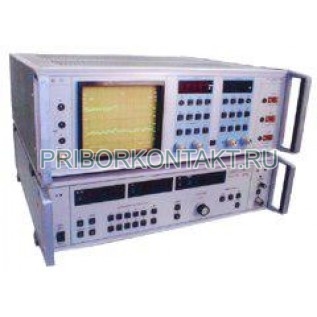

Измеритель KCBH Р2-98 панорамный (Р298, Р2 98, p2-98, p298, p2 98)

Предназначен для панорамного отображения на экране индикатора и измерения частотных характеристик КСВН и ослабления элементов коаксиального тракта.

Диапазон частот 0,01ГГц-2,14ГГц.

Измеритель KCBH Р2-98 панорамный предназначен для панорамного отображения на экране индикатора и измерения частотных характеристик КСВН и ослабления элементов коаксиального тракта.

Измеритель KCBH Р2-98 панорамный предназначен для работы в лабораторных и цеховых условиях, а также ремонтных мастерских и поверочных органах при температуре окружающей среда от 5 до 40°С, относительной влажности до 98% при 30°С, могут храниться при температуре от минус 55 до 50°С.

Условия эксплуатации, при которых реализуется основная погрешность приборов Измеритель KCBHР2-98 панорамный:

1) напряжение питающей сети, В 220±4,4;

2) относительная влажность, %(30 - 80);

3) окружающая температура, °С 20±5.

В приборах предусмотрена работа с каналом общего пользования (КОП) и в составе автоматизированной измерительной системы (АИС). Для этого в комплекте индикатора имеется внешний интерфейс КОП.

Измерители KCBH Р2-98 панорамные имеют следующие измерительные тракты и диапазоны частот, приведенные в табл.1.

Таблица 1

Диапазон измерения и предел допускаемой погрешности измерения КСВН для Кст ≤ 2 должны соответствовать значениям, приведенным в табл.2.

Диапазон измерения и предел допустимой погрешности измерения ослабления пассивных четырехполюсников с Кстu ≤ 1,2 должны соответствовать значениям, приведенным в табл.2.

Предел допускаемой погрешности измерения КСВН для Кстu от 2 до 5 (δКстu₂ ) определяется соотношением:

δКстu₂ = (±δКстu₁)/(100-(±δКстu₁)δКстu₁/(δКстu + 1))

где δКстu₁ - погрешность измерения КСВН для Кстu ≤ 2; Кстu - измеряемый КСВН.

Таблица 2.

где А - измеряемое ослабление в децибелах; Кстu - измеряемый КСВН.

В приборах обеспечиваются следующие режимы перестройки частоты:

1) ручная перестройка частоты;

2) ручное качание частоты;

3) автоматическое качание частоты с длительностью периодов 0,08; 1 с;

4) разовое качание частоты с длительностью периода 10 с и ручным запуском.

Максимальная полоса качания частоты не менее рабочего диапазона частот прибора Измерители KCBH панорамные Р2-98. Минимальная полоса качания частоты должна быть не более 0,5% от верхней частоты диапазона.

Предел допускаемой основной погрешности отсчета и установки частоты не более ±3 МГц до 0,6 ГГц и не более ±0,5% от текущей частоты свыше 0,6 ГГц.

На экране ЭЛТ наблюдаются две амплитудные метки частоты. По каналу 1 - направлена вверх, по каналу 2 - направлена вниз. Пределы допускаемого значения погрешностей измерения КСВН и ослабления в интервале рабочих значений температуры окружающей среды от 5 до 40 °С не более величины основной погрешности.

Измерители KCBH панорамные Р2-98 обеспечивают свои технические характеристики в пределах норм по истечении времени установления рабочего режима, равного 15 мин.

Приборы допускают непрерывную работу в рабочих условиях в течение времени не менее 16 ч при сохранении своих технических характеристик.

Измеритель KCBHР2-98 панорамный сохраняет свои технические характеристики при питании от сети переменного тока напряжением (220±22) В частотой (50±0,5) Гц.

Мощность, потребляемая прибором от сети питания при номинальном напряжении, не превышает:

1) для ГКЧ Я2Р-74, Я2Р-75, Я2Р-76/2 - 100 ВА; 2) для индикатора - 80 ВА.

Прибор обеспечивает интерфейсные функции в соответствии с табл. 3.

Таблица 3

Наработка на отказ (То) но менее 7000 ч. Гамма-процентный ресурс не менее 10000 ч при γ=90%. Гамма-процентный срок службы не менее 10 лет при значении γ=90%. Гамма-процентный срок сохраняемости не менее 10 лет для отапливаемых хранилищ или 5 лет для неотапливаемых хранилищ при γ=80%.

Среднее время ремонта не более 8 ч. Вероятность отсутствия скрытых отказов не менее 0,9 за межповерочный интервал 18 мес., при коэффициенте использования Ки=0,12.

Габаритные размеры, мм,не более:
