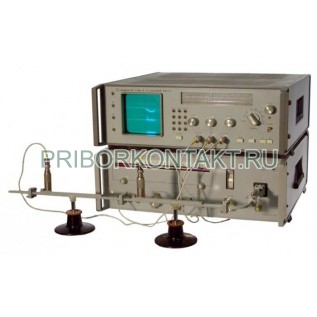

Измеритель КСВН Р2-65

Измеритель коэффициента стоячей волны Р2-65

Р2-65 - панорамный измеритель коэффициента стоячей волны (КСВН) и ослабления, предназначенный для контроля параметров СВЧ трактов в миллиметровом диапазоне. Прибор применяется при настройке, ремонте и проверке СВЧ узлов, волноводных линий и пассивных элементов. Возможные варианты обозначения: Р265, Р 2 65, Р-2-65, p2-65, Р-265, Р 265, p265, p 2 65, p-2-65, p-265, p 265.

Назначение и применение

Измеритель Р2-65 используется для измерения КСВН и ослабления в СВЧ тракте с возможностью оценки частотной зависимости параметров. Панорамный принцип удобен при подборе согласующих устройств, настройке волноводных переходов, фильтров и аттенюаторов, а также при входном и выходном контроле изделий.

Функциональные возможности

• измерение КСВН в заданных пределах с нормированной погрешностью при калибровке;
• измерение ослабления в диапазоне отрицательных значений (по уровню относительно опорного);
• отсчет частоты по встроенному частотомеру;
• применение в лабораторных и производственных измерениях СВЧ аппаратуры.

Технические характеристики

Конструкция и эксплуатационные особенности

Компоновка Р2-65 предусматривает отдельные блоки генератора качающейся частоты (ГКЧ) и индикатора, что упрощает обслуживание и включение прибора в измерительный пост. При работе важно соблюдать стабильные условия питания и прогрева, характерные для измерений в миллиметровом диапазоне, а также корректно выполнять калибровку, поскольку нормирование погрешности КСВН задано именно в калиброванном режиме.

Габаритные размеры и масса

Масса комплекта - 45 кг.

Преимущества применения

• Работа в диапазоне 25,86-37,5 ГГц - удобна для задач контроля трактов миллиметрового диапазона.
• Измерение КСВН до 5 с заданной погрешностью при калибровке.
• Контроль ослабления в диапазоне -35-0 дБ с нормированной погрешностью.
• Раздельные блоки ГКЧ и индикатора упрощают компоновку рабочего места и обслуживание прибора.
