Измеритель КСВН Р2-109А

Р2-109А

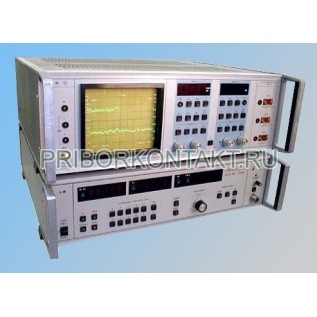

Р2-109А измеритель КСВН панорамный коаксиальный

Также этот прибор может называться: Р2109А, Р2 109А, Р2-1О9А, Р21О9А, Р2 1О9А, p2-109a, p2109a, p2 109a, Р-2109А, Р 109А

Р2-109А измеритель КСВН панорамный коаксиальный предназначен для измерения КСВН и ослабления элементов СВЧ-тракта с воспроизведением их частотных зависимостей на экране ЭЛТ с одновременным цифровым отсчетом измеряемых величин.

Запоминание исследуемых характеристик и проведение сравнительных измерений, одновременное наблюдение характеристик КСВН и ослабление четырехполюсников, работа с ЭВМ через КОП.

Технические характеристики Р2-109А:

Диапазон частот измерителя КСВН Р2-109А - от 2 ГГц до 18 ГГц.

Диапазон измерения КСВН измерителем - от 1,07 до 5.

Диапазон измерения ослабления - от 0 дБ до 40 дБ.

Размеры тракта измерителя КСВН - 3,5/1,52 мм.

Погрешности измерения ослабления - ±(0,04 А + 0,3) дБ.

Погрешности измерения КСВН - ±5%

Габаритные размеры:

- ГКЧ - 488×475×133 мм;

- индикатора 488×492×173 мм.

Масса Р2-109А:

- ГКЧ - 16 кг;

- индикатора - 18 кг.

Потребляемая мощность:

- ГКЧ - 160 В·А;

- индикатора - 85 В·А.

Измерители Р2-109А отличаются высокой производительностью измерений КСВН и ослабления, безинерционностью, высокой степенью автоматизации. Генератор стабилен по частоте и имеет цифровое управление.
