Измеритель КСВН Р2-117

Р2-117

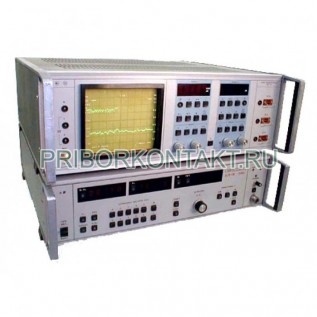

Измерители модуля коэффициентов передачи и отражения Р2-117

Также этот измеритель может называться: Р2117, Р2 117.

Р2-117 измеритель модуля коэффициентов передачи и отражения предназначены для панорамного отображения на экране индикаторного устройства и измерения частотных характеристик КСВН и ослабления элементов волноводного тракта.

В состав Р2-117 входит:

- блок индикаторный Я2Р-70;

- блок генератора качающейся частоты (ГКЧ) Я2Р-76.

Приборы измерители Р2-117 позволяют наблюдать характеристики КСВН и ослабления одновременно (двухканальный режим), запоми­нать характеристики на «ране и сравнивать с текущей характеристикой. Имеется цифровой отсчет измеряемых величин КСВН, ослабления, пределов перестройки частоты

Сфера применения: в лабораторных и цеховых условиях при измерении и настройке параметров КСВН и ослабления различных СВЧ-устройств.

Технические характеристики Р2-117:

Диапазон частот - от 12,05 ГГц до 17,44 ГГц.

Пределы измерения КСВН - от 1,05 до 5.

Пределы допустимой основной погрешности:

- измерения КСВН - +4К;

- измерения ослабления - ±(0,04А+0,3) дБ.

Пределы ослабления - от 0 до 40 дБ.

СВЧ-тракт - 16×8 мм.

Интерфейс Р2-117 - КОП.

Потребляемая мощность - 235 В·А.

Габаритные размеры:

- ГКЧ - 488×475×133 мм;

- индикатор - 488×475×173 мм.

Масса:

- ГКЧ - 16 кг;

- индикатор - 18 кг.

Предприятие-изготовитель предоставляет гарантию соответствия измерителей Р2-117 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
