Измеритель КСВН Р2-112

Р2-112

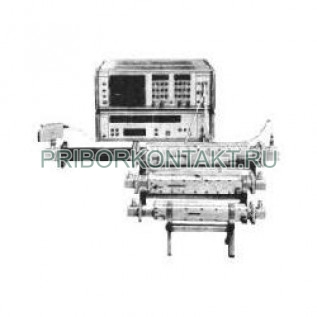

Измеритель КСВН панорамный Р2-112

Также этот прибор может называться: Р2112, Р2 112, p2-112, p2112, p2 112

Р2-112 измеритель КСВН панорамный предназначен для панорамного отображения на экране индикаторного устройства и измерения частотных характеристик КСВН и ослабления элементов волноводного тракта.

В состав Р2-112 входит:

- блок индикаторный Я2Р-70;

- блок генератора качающейся частоты (ГКЧ) Я2Р-75.

Технические характеристики Р2-112:

Диапазон частот - от 3,2 ГГц до 4,8 ГГц.

Размер тракта - 58×25 мм.

Диапазон измерения КСВН - от 1,05 до 5.

Предел допускаемой погрешности измерения КСВН Р2-112 - ±4 KстU %, где KстU - измеряемый КСВН.

Диапазон измерения ослабления - от 0 до 50 дБ.

Предел допускаемой погрешности измерения ослабления - ±(0,04Ах + 0,3) дБ, где Ах - измеряемое ослабление в децибелах.

Предел допускаемой погрешности измерения КСВН для KстU от 2 до 5 - не более ±(δ KстU₁/(100-(± δ KстU₁·δ KстU/( δ KстU + 1))))·100,

где δ KстU₁ - погрешность измерения КСВН для δ KстU≤2, KстU - измеряемый КСВН.

Пределы допускаемого значения погрешностей измерения КСВН и ослабления в интервале рабочих значений температуры окружающей среды от 5 до 40° С - не более величины основной погрешности.

Предел допускаемой основной погрешности отсчета и установки частоты от текущей частоты - не более ±0,5%.

В измерителях обеспечиваются следующие режимы перестройки частоты:

- ручная перестройка частоты;

- ручное качание частоты;

- автоматическое качание частоты с длительностью периодов 0,08 с и 1с;

- разовое качание частоты с длительностью периода 10 с и ручным запуском.

Минимальная полоса качания частоты от верхней частоты диапазона ГКЧ - не более 0,5%.

На экране ЭЛТ наблюдаются две амплитудные метки частоты:

- по каналу 1 - направлена вверх;

- по каналу 2 - направлена вниз.

Измерители обеспечивают свои технические характеристики в пределах норм по истечении времени установления рабочего режима - 15 мин.

Непрерывная работа в рабочих условиях в течение времени при сохранении своих технических характеристик - не менее 16 ч.

Интерфейсные функции:

- синхронизация приема (СП1);

- приемник (П2) - основной приемник;

- источник (И4); функциональные возможности - основной источник, синхронизация передачи источника (СИ1), синхронизация приема (СП1).

Наработка на отказ - не менее 3000 ч.

Гамма-процентный ресурс при γ =90% - не менее 10 000 ч.

Гамма-процентный срок службы при значении γ = 90% - не менее 10 лет.

Гамма-процентный срок сохраняемости при γ =80%:

- для отапливаемых хранилищ - не менее 10 лет;

- для неотапливаемых хранилищ - 5 лет.

Среднее время ремонта Р2-112 - не более 8 ч.

Вероятность отсутствия скрытых отказов за межповерочный интервал 18 мес. при коэффициенте использования Ки = 0,12 - не более 0,9.

Габаритные размеры измерителя панорамного Р2-112:

а) прибора:

- блока индикаторного Я2Р-70 - не более 488×492×173 мм;

- блока ГКЧ Я2Р-75 - не более 488×475×133 мм.

б) в укладочном ящике:

- блока индикаторного Я2Р-70 - не более 605×616×342 мм;

- блока ГКЧ Я2Р-75 - не более 585×246×560 мм;

- комплекта комбинированного Р2-112 - не более 590×450×260 мм.

в) в транспортной упаковке:

- блока индикаторного Я2Р-70 - не более 782×696×456 мм;

- блока ГКЧ Я2Р-75 - не более 700×752×457 мм;

- комплекта комбинированного Р2-112 - не более 840×610×440 мм.

Масса измерителя Р2-112:

а) прибора:

- блока индикаторного Я2Р-70 - не более 18 кг;

- блока ГКЧ Я2Р-75 - не более 16 кг.

б) в укладочном ящике:

- блока индикаторного Я2Р-70 - не более 35 кг;

- блока ГКЧ Я2Р-75 - не более 31 кг;

- комплекта комбинированного Р2-112 - не более 20 кг.

в) в транспортной таре:

- блока индикаторного Я2Р-70 - не более 55 кг;

- блока ГКЧ Я2Р-75 - не более 55 кг.

В приборах предусмотрена работа с каналом общего пользования (КОП) и в составе автоматизированной измерительной системы (АИС). Для этого в комплекте индикатора имеется внешний интерфейс КОП.

Условия эксплуатации

Температура окружающей среды - от +5° С до +40° С.

Относительная влажность при 30° С - до 98%.

Могут храниться при температуре - от -55° С до +50° С.

Сохраняют свои технические характеристики при питании от сети переменного тока:

- напряжением - (220+22) В;

- частотой - (50+0,5) Гц.

Потребляемая мощность Р2-112 от сети питания при номинальном напряжении:

- для ГКЧ Я2Р-75 - 100 В·А;

- для индикатора - 80 В·А.

Измерители Р2-112 предназначены для работы в лабораторных и цеховых условиях, а также ремонтных мастерских и поверочных органах.
