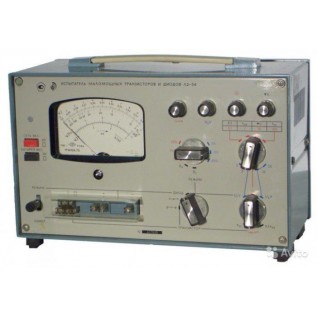

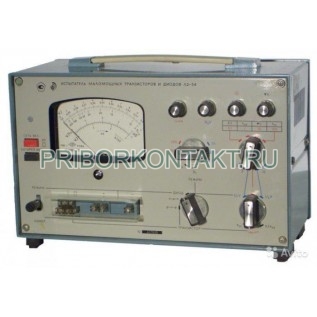

Измеритель Л2-54

Измеритель параметров полупроводниковых приборов и интегральных схем Л2-54

Л2-54 - специализированный измеритель для проверки работоспособности и контроля основных параметров маломощных транзисторов, диодов малой и средней мощности, а также ряда изделий на основе интегральных схем. Прибор ориентирован на оперативную диагностику элементов в условиях лабораторий, участков ремонта и наладки, входного контроля и технического обслуживания.

Назначение и области применения

Измеритель Л2-54 предназначен для оценки состояния полупроводниковых приборов путем измерения их ключевых электрических параметров в заданных режимах. Используется при подборе и сортировке компонентов, поиске неисправностей в аппаратуре, проверке запасных частей и контроле после ремонта.

Измеряемые параметры

• Обратные токи диодов и коллекторов транзисторов.
• Коэффициент передачи тока транзисторов.
• Выходная проводимость транзисторов.
• Прямое напряжение диодов.
• Напряжение стабилизации стабилитронов.

Режимы измерений и источники воздействий

Л2-54 задает типовые режимы контроля, что упрощает повторяемость измерений и сравнение результатов между партиями элементов.

• Для транзисторов: I_э = 1 мА и 5 мА; U_к = 4,5 В.
• Для диодов: I_пр = 5-100 мА (от внутреннего источника) и 5-300 мА (от внешнего источника); U_обр = 10-400 В.

Погрешность установки режимов составляет ±2%.

Технические характеристики

Конструктивные и эксплуатационные особенности

Прибор рассчитан на работу как от сети 220 В 50 Гц, так и от автономного питания (6 элементов «373»), что удобно при выездной диагностике и в условиях, где требуется мобильность. Нормированные режимы для транзисторов и диодов позволяют получать сопоставимые результаты без сложной подготовки, а использование внешнего источника для прямого тока расширяет возможности проверки диодов при повышенных токах до 300 мА.

Преимущества применения

• Контроль нескольких ключевых параметров полупроводниковых приборов в одном приборе.
• Широкий диапазон обратного напряжения для проверки диодов - до 400 В.
• Возможность автономной работы от батарей при сохранении основных функций.
• Нормированная погрешность установки режимов ±2% для воспроизводимых измерений.
