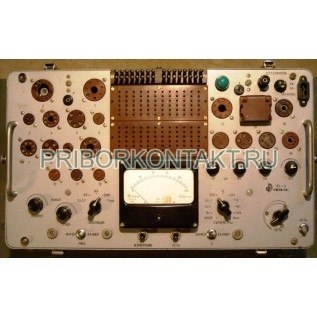

Измеритель Л1-3

Испытатель ламп Л1-3 (Л13; Л1 3; Л 1-3; Л-1-3; Л 1 3; L1-3; L13; L1 3)

Испытатель ламп Л1-3 - прибор, предназначенный для измерения основных электрических параметров радиоламп, а также снятия статических характеристик.

Пределы измерения:

- напряжение накала - 3В; 7,5В; 15В;

- напряжение на сетке 1 - 1,5В; 3В; 7,5В; 15В;

- напряжение на сетке 2 - 75В; 150В; 300В;

- напряжение на аноде - 15В; 75В; 150В; 300С;

- ток на аноде и эмиссия диодов - 1,5мА; 3мА; 7,5мА; 15мА; 30мА; 75мА; 150мА;

- ток сетки 2 - 0,75мА; 1,5мА; 3мА; 7,5мА; 15мА;

- обратный ток сетки 1 и анодный ток в начале характеристики - 0,75мкА: 3мкА; 15мкА; 30мкА; 150мкА;

- выпрямленный ток - 150мА; 300мА;

- крутизна характеристики - 0,75мА/В; 1,5мА/В; 3мА/В; 7,5мА/В; 15мА/В; 30мА/В; 75мА/В.

Питание - сеть 220В или 127В, 50Гц; 115В, 400Гц.

Потребляемая мощность - 300Вт; 450Вт (при испытании лампы 5ЦЗС).

Габариты - 515?317?228мм.

Масса - до 22кг.

Испытатели ламп Л1-3 позволяют производить измерения параметров приемно-усилительных и маломощных генераторных (с мощностью рассеивания на аноде до 25Вт) ламп, кенотронов, диодов и газоразрядных стабилизаторов напряжения в соответствии с техническими условиями или в условном режиме.

Основные параметры, которые измеряют испытатели ламп Л1-3, поданы в таблице:

Кроме того, испытатель Л1-3 позволяет измерять у подогревных ламп:

- ток утечки между катодом и подогревателем при напряжениях 100В и 250В (плюс на катоде, минус на подогревателе);

- ток утечки между электродами при напряжениях 100В и 250В.

Испытатель Л1-3 обеспечивает подачу на электроды ламп следующих напряжений:

- на накал – от 1В до 14В при токе до 1,2А;

- на сетку 1 - от 0 до -65В и фиксированное напряжение -100В;

- на сетку 2 – от 10В до 300В при токе до 15мА;

- на анод – от 5В до 300В при токе до 100мА;

- переменных напряжений для испытываемых кенотронов – 2?350В; 2?400В; 2?450В; 2?500В.

Испытатели Л1-3 в своей работе могут допускать следующие погрешности:

- для измерения напряжений накала, анода, сетки 1, сетки 2, тока анода, сетки 2, а также выпрямленного тока испытываемых кенотронов - ±1,5% от верхнего предела измерения каждой из шкал;

- для измерения обратного тока сетки 1 и тока в начале характеристики - ±2,5% от верхнего предела измерения каждой из шкал;

- для измерения крутизны характеристики - ±2,5% от верхнего предела измерения каждой из шкал.

Приборы Л1-3 под влиянием различных факторов могут изменять свои показания:

- при изменении температуры окружающей среды в пределах рабочего диапазона температур - не более 1,2% на каждые 10?C изменения температуры от верхнего предела измерения каждой из шкал;

- изменение показаний ламповых измерительных приборов, вызванное изменением температуры окружающей среды в пределах рабочего диапазона температур - не более 2% на каждые 10?С изменения температуры от верхнего предела измерения каждой из шкал.

Испытатели Л1-3 рассчитаны на использование при следующих условиях:

- температура окружающего воздуха +20°C;

- относительная влажность - 95%;

- атмосферное давление 750мм рт.ст.
