Измеритель Л2-70

Измеритель параметров мощных транзисторов и диодов Л2-70

Л2-70 - измеритель для контроля статических параметров мощных транзисторов и диодов. Прибор рассчитан на входной технологический контроль в лабораторных и цеховых условиях, обеспечивает цифровую индикацию результатов и поддерживает встроенные средства автоматизации. Л2-70 может использоваться как самостоятельное средство измерений либо как элемент многопостовой измерительной системы с управлением от ЭВМ через КОП.

Прибор применяется как замена Л2-22/1 и в сравнении с ним характеризуется расширенными пределами измерений, повышенными режимными напряжениями и токами, возможностью измерения обратного тока и прямого напряжения диодов, а также более высокой производительностью за счет автоматизации и цифровой индикации.

Назначение и области применения

Измеритель Л2-70 используют для технологического контроля и сортировки силовых и мощных полупроводниковых приборов, а также для проверки параметров при приемке и межоперационном контроле. Подключение по КОП позволяет интегрировать Л2-70 в автоматизированные комплексы и многопостовые системы, где требуется повторяемость измерений и снижение влияния оператора на результат.

Функции и особенности

• Измерение статического коэффициента передачи по току h21э в режиме задания тока.
• Измерение малосигнального коэффициента передачи по току h21э в режиме задания тока.
• Контроль обратных токов транзисторов и диодов, а также начальных токов транзисторов.
• Измерение напряжений насыщения транзисторов и прямого напряжения диодов.
• Цифровая индикация и встроенные средства автоматизации измерений.
• Возможность работы в составе многопостовой системы с управлением от ЭВМ через КОП.

Технические характеристики

Конструкция и эксплуатационные особенности

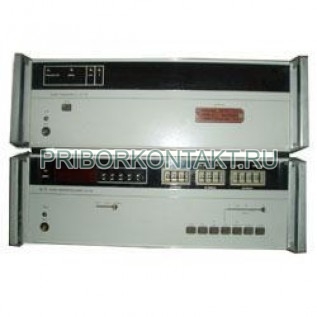

Л2-70 выполнен в двухблочном исполнении и рассчитан на размещение на технологическом рабочем месте. При контроле малых токов и обратных токов важно обеспечить чистоту и надежность контактных соединений, а также минимизировать утечки по изоляции и загрязнениям на оснастке. При работе в составе многопостовой системы через КОП возможно организовать автоматический цикл измерений, ускорить сортировку и протоколирование результатов.

Преимущества применения

• Широкие пределы измерения коэффициентов передачи по току (до 9990) в статическом и малосигнальном режимах.
• Контроль малых обратных токов до 10^-9 А и измерение прямого напряжения диодов в диапазоне 0,05 - 10 В.
• Цифровая индикация и автоматизация повышают производительность входного технологического контроля.
• Поддержка КОП упрощает интеграцию в АИС и многопостовые измерительные системы.
