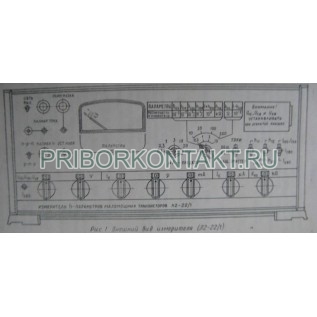

Измеритель Л2-22

Л2-22

Измерители параметров полупроводниковых приборов и интегральных схем Л2-22

Также этот измеритель может называться: Л222, Л2 22, Л-222.

Л2-22 измеритель параметров полупроводниковых приборов и интегральных схем используется для измерения h-параметров в схеме с общей базой и общим эмиттером на частоте 1000 Гц и обратных токов переходов.

Сфера применения: при ремонте радиоаппаратуры, а также на входном контроле для проверки соответствия транзисторов техническим условиям для быстрого определения их годности.

Технические характеристики Л2-22:

Диапазон частот - 800 Гц±20%.

Пределы измерения в схеме с общей базой:

- h₁₁ - от 3 Ом до 300 Ом;

- h₁₂ - от 0,1·10^-3 до 3·10^-3;

- h₂₂ - от 0,1 мкСм до 10 мкСм.

- (1-h₂₁):

- Iэ не менее 0,1 мА - от 0,003 до 0,3;

- Iэ не более 0,1 мА - от 0,01 до 0,3.

Пределы измерения измерителей Л2-22 в схеме с общим эмиттером:

- h₁₁ - от 0,1 кОм до 10 кОм;

- h₁₂ - от 0,1·10^-3 до 3·10^-3;

- h₂₂ - от 0,1·10^-4 См до 3·10^-4 См.

- (h₂₁+1) - от 10 до 1000.

Iко, Iзо, Iкн - от 0,03 мкА до 100 мкА.

Погрешность измерения (от конечного значения) - ±5%.

Режим измерения:

- U_K - от 2 В до 99 В (±3%);

- Iэ - от 0,03 мА до 29,9 мА (±3%).

Масса - 18 кг.

Габаритные размеры измерителя - 490×215×355 мм.

Условия эксплуатации Л2-22:

Диапазон рабочих температур - от -10° С до +40° С.

Влажность - до 90%.

Питание - 220 В.

Частота - 400 Гц.

Потребляемая мощность - 150 В·А.

Предприятие-изготовитель предоставляет гарантию соответствия приборов измерители Л2-22 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
