Измеритель Л2-47

Л2-47

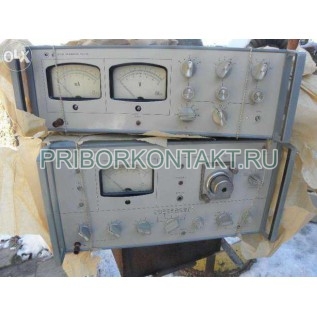

Испытатель линейных интегральных схем Л2-47

Также это изделие может называться: Л247, Л2 47, l2-47, l247, l2 47.

Л2-47 испытатель линейных интегральных схем предназначен для определения работоспособности ЛИС с количеством выводов до 16.

Наличие шести сменных адаптеров позволяет проверять интегральные схемы в разных корпусах и с разным количеством выводов.

Технические характеристики Л2-47:

Количество выводов проверяемых ЛИС - 16.

Диапазон измерения:

- напряжения постоянного тока - от 0 до 30 В;

- постоянного тока - от 0,3 мА до 30 мА;

- напряжения смещения - от 0 до 30 мкА;

- входного тока - от 0,3 мкА до 30 мкА;

- коэффициента усиления - 30·10^-4.

Погрешность измерения Л2-47:

- коэффициента усиления - 10%;

- напряжения и тока - 5%.

Питание проверяемых ЛИС: два источника отрицательной и положительной полярности с фиксированным напряжением - 3-4-5-6-9-12-15-24-30 В.

Потребляемая мощность - 30 В·А.

Габаритные размеры - 300×200×180 мм.

Масса - 7 кг.

Испытатели Л2-47 имеют стрелочную индикацию.

Возможность проверки ЛИС в разных корпусах.

Автоматическая балансировка испытуемой микросхемы.
