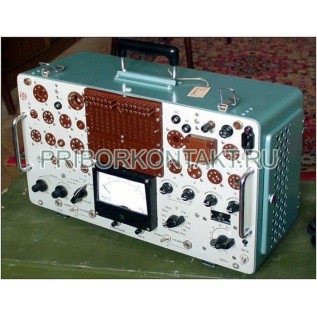

Измеритель параметров электронных ламп Л3-3 (Л33, Л3 3)
Предназначен для измерения основных электрических параметров электронных ламп, а также для снятия статических характеристик.
Обеспечивает подачу на электроды испытываемых ламп следующих напряжений:
на накал - от 1 до 14 В при токе 1,2 А;
на сетку первую - 0, от —0,5 до 65 В и фиксированное напряжение —100 В;
на сетку 2 - от 10 до 300 В при токе до 15 мА;
на анод - от 5 до 300 В при токе до 100 мА;
переменных напряжений для испытываемых кенотронов - 2х350, 2х400, 2x500 В

Измеритель Л3-3 параметров электронных ламп предназначен для измерения основных электрических параметров электронных ламп, а также для снятия статических характеристик.

Измеритель параметров Л3-3 электронных ламп позволяет проводить измерения параметров маломощных (с мощностью рассеивания на аноде до 25Вт) электронных ламп в режимах или не в режимах технических условий или государственного стандарта .

Измерители Л3-3 параметров электронных ламп могут быть использованы па складах и базах потребителей электронных ламп, в ремонтных мастерских, лабораториях, а также на предприятиях, разрабатывающих и выпускающих радиотехническую аппаратуру.

Измеритель параметров электронных ламп Л3-3 может эксплуатироваться в климатических условиях: при температуре окружающего воздуха от минус 10 до +40°С, относительной влажности воздуха (65±15)% и атмосферном давлении (750±30) мм рт. ст.

Примечание. Если измеритель вносится в помещение с температурой окружающего воздуха выше 0°С с улицы или из другого помещения, где температура воздуха ниже 0° С, то измеритель перед эксплуатацией необходимо выдержать в этом помещении не менее 2 суток.

Измеритель параметров электронных ламп Л3-3 устойчив к транспортной тряске при числе ударов в минуту 80-120 и ускорении 30 м/с², а также к вибрациям частоты 30Гц и амплитудой 0,4мм.

Питание измерителя осуществляется от сети переменного тока напряжением (127±12,7)В; (220±22)В частотой (50± ±0,5)Гц или от сети переменного тока напряжением (115± ±5,75)В частотой (400±12)В.

Измеритель параметров электронных ламп Л3-3 имеет условную шкалу с 75 делениями, которая соответствует следующим (номинальным значениям:

при измерении напряжения анода Uа и напряжения стабилизации Uстаб. (потенциала зажигания Uзг) стабилитронов - 15В, 75В, 150В, 300В;

при измерении напряжения сетки второй Ug₂ - 75В, 150В, 300В; при измерении напряжения сетки первой Ug₁ - 1,5В; 3,0В; 7,5В; 15,0В; 30,0В; 75,0В;

при измерении напряжения накала Uh, Uf - 3,0В; 7,5В; 15,0В; при измерении тока анода Iа и тока эмиссии диода Iе - 1,5мА;

3,0мА; 7,5мА; 15,0мА; 30,0мА; 75,0мА; 150,0мА;

при измерении тока сетки второй Ig₂ - 0,75мА; 1,50мА; 3,00мА; 7,50мА; 15мА;

при измерении выпрямленного тока Iвп - 150мА; 300мА; при измерении напряжения питания цепей схемы (250В) - 300В.

при измерении обратного тока сетки первой Ig₁ и тока анода в начале характеристики Iа0 - 0,75мкА; 3,00мкА; 15,00мкА; 30,00мкА; 150,00мкА;

при измерении тока утечки между электродами Iут —150 мкA;

при измерении крутизны анодно-сеточной характеристики S (крутизны) - 0,75мА/В; 1,50мА/В; 3,00мА/В; 7,50мА/В; 15,00мА/В; 30,00мА/В; 75,00мА/В.

Предел допускаемого значения основной погрешности измерения:
устройств контроля режима напряжении: накала, анода, сетки, второй, сетки первой, напряжения питания цепей схемы и устройств контроля тока эмиссии диодов, тока анода, тока сетки второй, а также выпрямленного тока проверяемых кенотронов должен быть не более ±1,5% от верхнего предела измерений каждой шкалы;

устройств контроля обратного тока сетки первой, анодного тока в начале характеристики и тока утечки между электродами - не более ±2,5% от верхнего предела измерений каждой шкалы;

устройств контроля крутизны - не более ±2,5% от верхнего предела измерений каждой шкалы.
Примечание. Основная погрешность измерения проверяется в нормальных условиях.

Нормальными условиями считаются следующие: окружающая температура (20±5)°С; относительная влажность (65±15)%, атмосферное давление (750±30)мм. рт. ст.

Предел допускаемого значения дополнительной погрешности измерения:

Устройств контpоля режима постоянных напряжений, устройств контроля тока анода, тока эмиссии, тока сетки второй и выпрямленного тока кенотронов в пределах температур окружающего воздуха от (минус 10 до +40°С при относительной влажности воздуха (65±15)% должен быть не более ±1,2% от верхнего предела измерений на каждые 10°С изменения температуры.

Предел допускаемого значения дополнительной погрешности измерения устройств контроля (крутизны обратного тока сетки первой, тока анода в начале характеристики и токов утечки между электродами в пределах температур окружающего воздуха от минус 10°С до +40°С при относительной влажности воздуха (65±15)% должен быть не более ±2% от верхнего предела измерений на каждые 10°Сизменения температуры.

Переменное напряжение питания схем измерителяпараметров электронных ламп Л3-3 (напряжение вторичной обмотки трансформатора) посредством переключателя СЕТЬ (поддерживается постоянным, что соответствует положению стрелки измерителя на калибровочной отметке шкалы с точностью ±1 деление при нажатой кнопке СЕТЬ. При номинальном напряжении питающей сети переключатель СЕТЬ должен быть установлен в положение 7.

Измеритель параметров электронных ламп Л3-3 обеспечивает подачу на электроды (проверяемых ламп следующих напряжений:

на накал:

постоянных — от 1В до 14В при токе нагрузки до 1,2А; переменных — 2,5В; 3,0В; 4,5В; 5,5В; 7,0В при токе нагрузки до 3А;

10В; 13В при токе нагрузки до 1,7А; 15В, 25В при токе нагрузки до 1,3 А;

на сетку первую:

постоянных - от минус 0,5В до минус 65В и минус 100В; на сетку вторую:

постоянных - от 10В до 300В при токе нагрузки до 15мА;

на анод:

постоянных - от 5В до 25В при токе нагрузки до 50мА;

от 25В до 300В при токе нагрузки до 100мА;

переменных - 2 по 350В; 2 по 400В; 2 по 500В.

Для обеспечения автоматического смещения на проверяемые лампы в измерителе имеются следующие значения катодных сопротивлений: 30; 50; 68; 75; 80; 100; 120; 150; 160; 200; 220; 400; 500; 600; 600 Ом.

Измеритель параметров электронных ламп Л3-3 обеспечивает измерение у электронных ламп согласно приложенному перечню следующих параметров:

у диодов - ток эмиссии или ток анода;

у триодов, двойных триодов, тетродов, пентодов и комбинированных ламп - ток анода, ток второй сетки, обратный ток первой сетки, крутизну анодно-сеточной характеристики, крутизну характеристики гетеродинной части частотно-преобразовательных ламп, анодный ток в начале характеристики или запирающее напряжение сетки первой;

у стабилитронов - потенциал зажигания, напряжение стабилизации, изменение напряжения стабилизации при изменении величины тока нагрузки;

у кенотронов - выпрямленный ток.

Кроме того, Измерители параметров электронных ламп Л3-3 позволяют измерять у подогревных ламп: ток утечки между электродами при напряжениях 100В и 250В (при проверке тока утечки между катодом и подогревателем -плюс на катоде, минус на подогревателе).

Измеритель дает возможность снимать статические характеристики ламп. Максимальная мощность, потребляемая измерителем при номинальном напряжении питающей сети, не превышает 300ВА при проверке всех типов ламп, кроме лампы 5Ц3С, при проверке лампы 5Ц3С - 450ВА.

Измеритель параметров электронных ламп Л3-3 рассчитан на непрерывную 8-часовую работу, не включая время самопрогрева, при проверке различных типов ламп с анодным током до 100мА. Допускается. 2-часовая работа измерителя при непрерывной проверке ламп одного и того же типа с анодным током от 100мА до 150мА. Время самопрогрева равно 30 мин. Время перерыва до повторного включения - не менее 1 ч.

Измеритель параметров электронных ламп Л3-3 сохраняет свои электрические параметры после смены всего комплекта электронных ламп с подрегулировкой соответствующими регуляторами. Время наработки на отказ - не менее 3000 ч. Средний срок службы - не менее 10 лет. Среднее время восстановления - не более 60 мин. Габаритные размеры не более 515х320х230мм. Масса не более 20 кг.
