Измеритель Л2-46

Л2-46

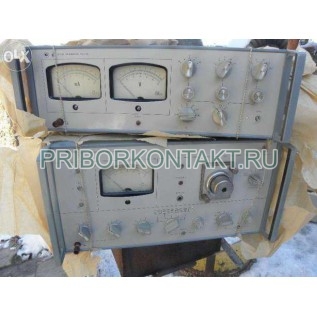

Измеритель параметров полевых транзисторов универсальный Л2-46

Также этот прибор может называться: Л246, Л2 46, Л 246, Л-246, l2-46, l246, l2 46, l 246, l-246.

Л2-46 измеритель параметров полевых транзисторов универсальный служит для измерения основных статических параметров маломощных и мощных полевых транзисторов в широких пределах.

Технические характеристики Л2-46:

Диапазон измерения:

- порогового напряжения - от 0,3 В до 30 В;

- постоянного тока стока - от 0,3 мА до 200 мА;

- тока стока импульсным методом - от 0,03 А до 30 А;

- крутизны характеристики на НЧ - от 0,3·10^-3 А/В до 3 А/В;

- активной составляющей выходной проводимости - от 2 мкОм до 1000 мкОм;

- сопротивление канала - от 3 Ом до 1000 Ом;

- тока утечки - от 0,3·10^-12 А до 10^-3 А.

Погрешность измерения измерителей Л2-46:

- порогового напряжения, сопротивление канала - 5%;

- постоянного тока стока - 2%;

- тока стока импульсным методом, крутизны характеристики на НЧ, активной составляющей выходной проводимости тока утечки - 10%.

Пределы установки напряжения Л2-46:

- затвора и подложки - 0 В; от 0,3 В до 30 В;

- стока - от 0,1 В до 200 В.

Потребляемая мощность - 250 В·А.

Габаритные размеры Л2-46:

- измерительного блока - 490×460×255 мм;

- блока режимов - 490×360×175 мм;

- блока измерения токов утечки (3) - 300×230×205 мм.

Масса:

- измерительного блока - 24 кг;

- блока режимов - 15 кг;

- блока измерения токов утечки (3) - 7,5 кг.

Измерители Л2-46 обеспечивают измерение и контроль порогового напряжения (напряжения отсечки), тока стока, крутизны характеристики на НЧ, активной составляющей выходной проводимости сопротивления канала, тока утечки полевых транзисторов большой, средней и малой мощности.

Имеют в наличии сменные адаптеры.
