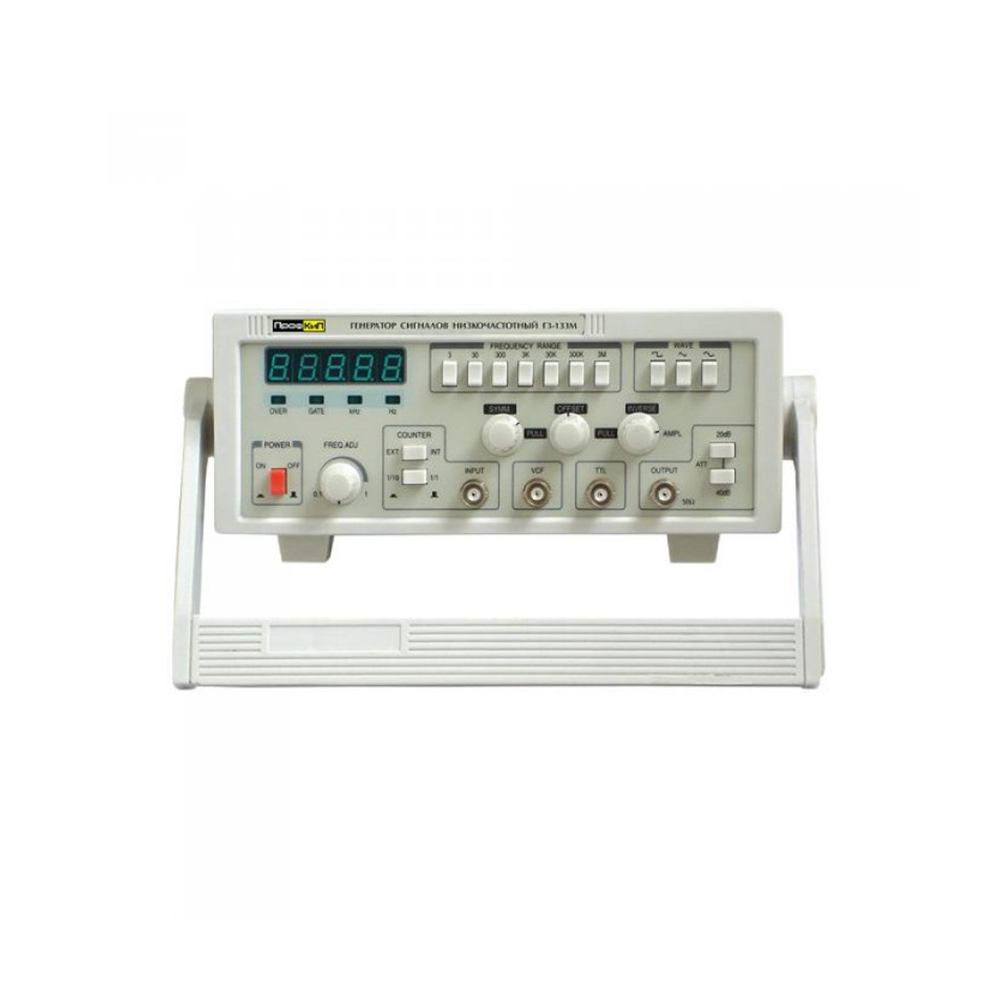

Фото ПрофКиП Г3-133М генератор сигналов низкочастотный (0.06 Гц … 6 МГц)
ПрофКиП
Характеристики:
Производитель
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Назначение генератора сигналов низкочастотного ПрофКиП Г3-133М

Генератор сигналов низкочастотный ПрофКиП Г3-133М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов TTL уровней в диапазоне частот от 0.06 Гц до 6 МГц.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-133М

▪ Форма сигнала: синус, меандр, треугольник и др. ▪ Диапазон частот: 0.06 Гц … 6 МГц ▪ Частотомер 5 знаков до 15 МГц (работает с внешним и внутренним источником сигнала) ▪ Выходной аттенюатор: 0 дБ /20 дБ /40 дБ / 60 дБ ▪ Плавное изменение симметрии выходного сигнала ▪ Плавное изменение постоянной составляющей выходного сигнала ▪ VCF вход позволяет реализовать свип-режим или режим ЧМ ▪ Возможность получения пилообразного сигнала и инверсии выходных сигналов

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-133М

Параметры Значения
Основной выход
Диапазон частот 0.06 Гц … 6 МГц
Форма сигналов синусоидальный, меандр, треугольник и т.д.
Выходное сопротивление 50 Ом ±10%
Амплитуда выходного сигнала ≥ 20 Впик-пик (без нагрузки)
Ослабление выходного сигнала 0 дБ /20 дБ /40 дБ /60 дБ
Сдвиг по постоянному току 0 В … ±10В регулируемый
Симметрия 10% … 90%
Синусоидальный сигнал
Коэффициент искажения 10 Гц … 100 кГц < 1%
Частотный отклик 0.2 Гц … 100 кГц ≤ ±0.5 дБ 100 кГц … 2 МГц ≤ ±1 дБ
Меандр
Время нарастания и спада < 100 нс
TTL выход
Время нарастания и спада ≤ 1 мкс
Нижний уровень ≤ 0.4 В
Верхний уровень ≤ 3.5 В
Импеданс 600 Ом
Вход управления частотой напряжением (VCF)
Выходное напряжение -5 В … 0 В
Полное выходное сопротивление 10 кОм ±10%
Частотомер
Дисплей 5 знаков
Частотный диапазон 1 Гц … 15 МГц
Полное входное сопротивление ≥ 1 МОм /20 пФ
Чувствительность 100 мВ
Разрешение 0.1 Гц /1 Гц /10 Гц /100 Гц
Точность ≤ 0.003% ±1 знач.
Максимально допустимое входное сопротивление 150 В (с аттенюатором)
Входной аттенюатор 0 дБ /20 дБ

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-133М

▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц ▪ Габаритные размеры: 310х80х230 мм ▪ Вес: 1.75 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-133М

Наименование Количество
Генератор сигналов низкочастотный ПрофКиП Г3-133М 1 шт.
Кабель питания 1 шт.
Руководство по эксплуатации 1 шт.

Характеристики

Прочие
Производитель ПрофКиП
