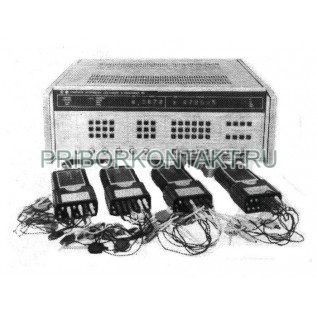

Генератор 830 логических состояний 16-канальный

830 генератор логических состояний 16-канальный предназначен для диагностики, регулировки, ремонта устройств вычислительной техники, цифровых печатных плат, интерфейсов и автоматизированных измерительных систем, измерения параметров интегральных схем.

Формирует последовательность 16-разрядных параллельных слов (максимальная длина последовательности 4096 слов).

Технические характеристики генератора 830:

Емкость памяти - 16×4К бит.

Длина кодовой комбинации (слова) - от 2 до 4096.

Число каналов - 16.

Длина генерируемых ПСП - от 2¹⁶ бит до 1 бит.

Загрузка информации - в двоичном, восьмеричном, десятичном и шестнадцатеричном кодах.

Программное управление - от интерфейсов «Стык-2» (ГОСТ 18145—81) и КОП.

Потребляемая мощность - 160 В·А.

Габариты - 476×480× 160 мм.

Масса генератора 830 - 15 кг.

Функциональная проверка цифровых устройств с помощью приборов генераторы 830, формирующих все рабочие состояния, позволяет выявить ошибки на ранних этапах разработки, разрабатывать независимо друг от друга аппаратное, аппаратно-программное и программное обеспечение.

Может формировать последовательности данных синхронно с внешним генератором с частотой повторения от разового пуска до 2 МГц, что обеспечивает функциональный контроль многих систем.

Кроме выходных данных генератор 830 выдает сигнал ТАКТ, а также сигнал сопровождения данных. Выходные уровни сигналов, устанавливаемые с передней панели генератора или через КОП, совместимы с уровнями схем ТТЛ и КМОП. Миниатюрные пробники генератора, соединенные с выходными драйверами по типу организации пробников в анализаторе логических состояний, упрощают подключение к испытуемому прибору.
