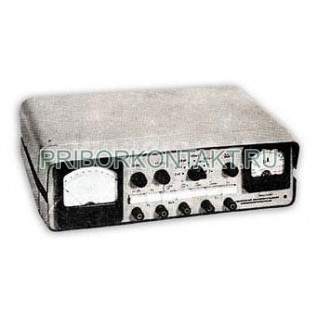

Измерительный комбинированный генератор Электроника

Также этот прибор может называться: generator electronica.

Электроника генератор измерительный комбинированный предназначенный для создания электрических колебаний различной формы при определенных значениях мощности.

Генераторы Электроника можно использовать в качестве частотомера, измерителя емкости и генератора.

В состав генератора также входит частотомер и измеритель ёмкостей.

Технические характеристики генератора Электроника:

Характеристики звукового генератора.

Диапазон частот - от 20 Гц до 200 кГц.

Допускаемая основная погрешность установки частоты от конечного значения рабочей части шкалы - не более 2%.

Коэффициент нелинейных искажений в диапазоне частот от 20 Гц до 200 кГц при U_вых=1 В - не более 0,4%.

Максимальное эффективное значение выходного напряжения - не менее 3 В.

Неравномерность амплитуды выходного напряжения (по отношению к частоте 1 кГц) - не более ±3 дБ.

Технические характеристики импульсного генератора Электроника.

Диапазон частот - от 20 Гц до 200 кГц.

Пределы аттенюатора - 3 мВ; 10 мВ; 30 мВ; 100 мВ; 300 мВ; 1 В; 3 В.

Форма импульса выходного напряжения - меандр.

Амплитуда импульса выходного напряжения - не более 10 В.

Параметры частотомера.

Диапазон измеряемых частот - от 20 Гц до 200 кГц.

Допускаемая основная погрешность измерения частоты от конечного значения рабочей части шкалы - не более 2%.

Чувствительность на входе частотомера - не более 0,5 В.

Максимальное напряжение, подаваемое на вход F_x - 30 В.

Технические параметры измерителя емкостей.

Диапазон измеряемых емкостей измерительного комбинированного генератора Электроника - от 200 пФ до 2 мкФ.

Допускаемая основная погрешность измерения емкости от конечного значения рабочей части шкалы - не более ±10%.

Выходное напряжение и частота контролируются аналоговыми измерительными головками.

Потребляемая мощность - 6 Вт.

Напряжение питаниея от сети переменного тока - 220 В.

Габаритные размеры генератора Электроника - 330×105×200 мм.
