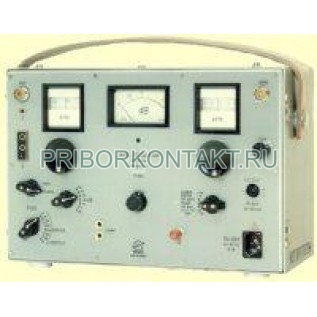

Приёмник измерительный ET-70T/V

ET-70T/V

Приёмник измерительный ET-70T/V

Также этот прибор может называться: ET70TV, ET 70T V, ET-70 T/V, ET 70 TV, ET-70T-V, ЕТ-70Т/В, ЕТ-70Т-В, ЕТ/70Т/В, ЕТ70ТВ, ЕТ 70Т В.

ET-70T/V приемник измерительный предназначен для высокоточных измерений в широком диапазоне техники связи, работающей на несущих частотах.

Широкий диапазон рабочих частот измерительного приёмника, его высокая чувствительность обеспечивает возможность измерения как передаточных, так и переходных разговоров и прочих сигналов помех.

Приёмники ET-70T/V пригодны для измерения широкополосных, а также избирательных измерений. Их входной каскад может быть переключён для измерения затухания остаточного или измерения уровня с оценкой по уровню мощности или напряжения.

Технические характеристики ET-70T/V:

Вход:

Диапазон частот:

- симметричный - от 300 Гц до 620 кГц;

- несимметричный - от 50 Гц до 620 кГц.

Чувствительность измерительного приёмника в случае применения несимметричного входа выше на - 10 дБ.

Входные импедансы:

- при согласованном входе - 75 Ом; 135 Ом; 150 Ом; 600 Ом;

- отклонение от номинальных значений - не более ±5%;

- при несогласованном симметричном входе:

- от 300 Гц до 620 кГц - не менее 5 кОм;

- от 10 кГц до 300 кГц - не менее 8 кОм;

- при несогласованном несимметричном входе - не менее 2,4 кОм; 50 пФ.

Симметричность входа - не менее 40 дБ.

При широкополосных измерениях ET-70T/V:

Диапазон частот - от 50 Гц до 620 кГц.

Диапазон чувствительности дискретным шагом по 10 дБ - от -50 (60) дБ до +20 (+10) дБ.

Минимальный уровень отсчёта - (-80) дБ.

При избирательных измерениях:

Диапазон частот устанавливается плавной настройкой без переключения диапазона в пределах - от 4 кГц до 620 кГц.

Диапазон чувствительности дискретным шагом по 10 дБ в пределах - от -90 (-100) дБ до +20 (+10) дБ.

Минимальный уровень отсчёта приемника ET-70T/V - (-120) дБ.

При измерении импедансов:

Диапазон частот:

- в широкополосном режиме - от 0,3 кГц до 620 кГц;

- в избирательном режиме - от 4 кГц до 620 кГц;

- диапазон измерений - от 50 Ом до 3000 Ом.

При измерении несимметричности и отражения:

Диапазон частот ET-70T/V:

- в широкополосном режиме - от 0,3 кГц до 620 кГц;

- в избирательном режиме - от 4 кГц до 620 кГц;

- пределы измерения импедансов - от 60 Ом до 1200 Ом.

Питание:

- от сети переменного тока - от 40 Гц до 60 Гц; 110 В; 220 В ±10%;

- от встроенного аккумулятора - 18 В; 450 мАч;

- от встроенных сухих батареек (элементов) - 5 шт. плоских батареек с напряжением 4,5 В;

- от внешней батарейки - от 16 В до 24 В.

Электропитание:

- от сети переменного тока - от 40 до 60 Гц; 110/220 В; ±10%;

- от встроенного аккумулятора - 18 В; 450 мАч;

- от встроенных сухих батареек с напряжением - 4,5 В;

- от внешней батарейки - от 16 В до 24 В.

Зарядка аккумулятора ET-70T/V:

- максимальный ток зарядки - 45 мА;

- максимальное напряжение при зарядке - 22 В.

Габаритные размеры - 345×220×200 мм.

Масса - 9 кг.

Кроме того, измерительный приёмник пригоден также для проведения измерений модуляции многоканальных трактов передачи радиорелейных и ультракоротковолновых линий. Его можно также использовать в качестве индикатора измерительных мостов, а также для измерения искажений с методом измерения гармоник, интермодуляции.

Приемники ET-70T/V можно эффективно использовать в таких местах, где не имеется электропитания от сети (например, при измерении подземных ретрансляционных пунктов с дистанционным питанием, установленных в труднодоступных местах).
