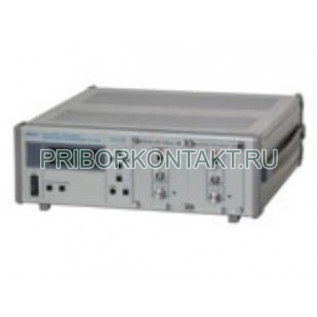

Генератор ОГ4-223

Также этот прибор может называться: ОГ4 223, ОГ4223, ОГ4-22з, ОГч-223, 0Г4-223, og4-223, og4 223, og4223.

ОГ4-223 источник излучения волоконно-оптический предназначен для формирования оптического излучения заданной длины волны в оптическом волокне с целью передачи единицы величины оптической мощности совместно с ваттметром.

Принцип действия источника основан на формировании оптического излучения заданной длины волны в оптическом волокне с целью передачи единицы величины оптической мощности совместно с ваттметром.

Длина волны излучения - 0,85±0,01 мкм; 1,31±0,01 мкм; 1,55±0,01 мкм.

Ширина спектра по уровню 0,5 - не более 5 нм.

Выходная мощность в режиме непрерывного немодулированного излучения - не менее 5 мВт.

Нестабильность уровня выходной мощности излучения за 1 час - не более 0,05 дБ.

Питание от сети переменного тока:

- напряжение - 220±22 В;

- частота - 50±1 Гц.

Потребляемая мощность - не более 60 В?А.

Габариты - 368?392?130 мм.

Масса - 15 кг.

Источники ОГ4-223 имеют два режима работы: модулированный и немодулированный.

В режиме модуляции модулирующий электрический сигнал может подаваться с внутреннего генератора на частоте 270 Гц и с внешнего генератора Г4-164 в диапазоне от 0,1 МГц до 10 МГц.

Диапазон рабочих температур - от +10° С до +35° С.

Относительная влажность воздуха при +30° С - не более 90%.

Источник ОГ4-223 конструктивно состоят из блока базового и трех сменных блоков-источников, работающих на разных длинах волн. В базовом блоке расположены блоки питания и управления прибором.

Основные узлы источников состоят из следующих элементов:

- модуль излучателя;

- стабилизатор мощности;

- модулятор.

Управление источником ОГ4-223 осуществляется кнопками, расположенными на передней панели (устройство управления и индикации), или с виртуальной панели ПЭВМ. Режимы работы источника и устанавливаемые параметры индицируются на графическом вакуумном люминесцентном индикаторе.

Устройство управления МК (микроконтроллерное) предназначено для осуществления управления различными узлами источника, обработки и коррекции результатов измерения, а также поддержки протоколов связи по внешним интерфейсам (КОП и RS 232) c ПЭВМ. Непосредственная связь с внешними интерфейсами осуществляется через устройство связи с КОП. Устройство индикации КОП с помощью четырёх светодиодов отображает режимы работы интерфейса КОП.

На входе источника стоят стандартные волоконно-оптические разъемы типа «FC-PC».

Наличие интерфейса позволяет использовать ОГ4-223 в автоматизированных системах с управлением от ПЭВМ.
