Генератор ГСС-6

Генератор стандартных сигналов ГСС-6 (ГСС 6; ГСС6; gss-6; gss 6; gss6)

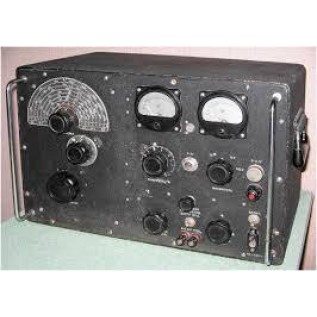

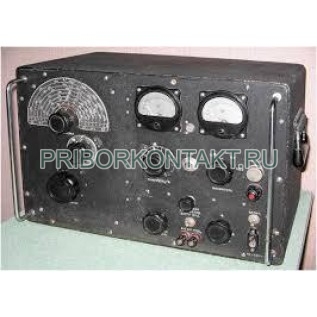

Генератор стандартных сигналов ГСС-6 - переносной лабораторный прибор, используемый для настройки, регулировки и испытания радиоприёмной аппаратуры, а также для различных измерений, требующих источников сигнала калиброванных по частоте, напряжению и глубине модуляции.

Диапазон частот от 0,1 до 25МГц;

- сопротивлением в 0,8Ом от 0,1 до 1000мкВ;

- сопротивлением в 8Ом от 1,0 до 10000мкВ;

- сопротивлением в 40Ом от 10 до 100000мкВ.

Напряжение в пределах от 0 до 1,0В снимается со специального гнезда с выходным сопротивлением около 40 Ом.

Погрешность градуировки по частоте не превышает ±1%.

Питание прибора осуществляется от сети переменного тока частотой в 50Гц и напряжением 110 или 220В, допускаются колебания от 100 до 140В и от 160 до 230В. Напряжение, необходимое для получения глубины модуляции в 80%, 100В.

Погрешность установки выходного напряжения генератора не превышает:

- при частоте до 2МГц: ±3%;

- при частоте до 10МГц: ±5%;

- при частоте свыше 10МГц: ±25%.

Генераторы ГСС-6 имеют такие виды модуляции:

- внутренняя - амплитудная частотой 400Гц +5% и глубиной до 100%. (погрешность установки модуляции ГСС-6: 4±5% при глубине модуляции до 50% и ±10% при глубине модуляции свыше 50%);

- внешняя - амплитудная, частотой от 50 до 4000Гц при несущей частоте от 100 до 400кГц и частотой от 50 до 8000Гц при несущей частоте от 400кГц до 25МГц.

Максимальная величина коэффициента нелинейных искажений при глубине модуляции до 80% ±5%.

Генераторы ГСС-6 предназначены для использования при температуре окружающей среды от +10 до +35°С и относительной влажности до 80%.
