Описание товара

П-326-4

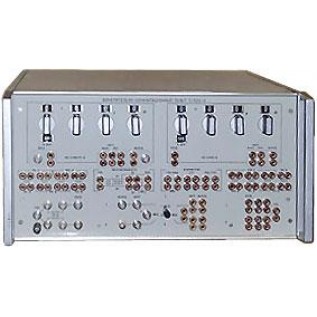

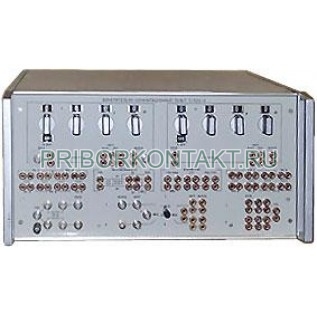

Пульт П-326-4 измерительно-коммутационный (П3264, П 326 4, П-3264, П 3264, П326-4, П326 4, П-326/4, П326/4, p-326-4, p3264, p 326 4, p-3264, p 3264, p326-4, p326 4, p-326/4, p326/4)
Пульт П-326-4 измерительно-коммутационный совместно с измерительным генератором П-326-1 и универсальным измерителем уровня П-326-2 предназначен для измерений линий связи, каналов и трактов систем с частотным разделением при их настройке, эксплуатации и ремонте в диапазоне частот 0,2кГц-2100кГц.
С помощью измерительно-коммутационного пульта обеспечивается измерение следующих параметров:
- рабочего затухания и усиления симметричных и несимметричных относительно «земли» четырехполюсников;
- переходного затухания;
- затухания несогласованности;
- затухания асимметрии.
Прибор предназначен для установки и эксплуатации в кузовах автомобилей, может использоваться в заводских и лабораторных условиях.
Технические характеристики приборов пульты П-326-4 измерительно-коммутационные:
Прибор обеспечивает работу в диапазоне температур от -10?С до +50°С, в условиях повышенной до 98% влажности при температуре 35°С, а также при воздействии инея и росы.
Рабочий диапазон частот измерения прибора пульт П-326-4 измерительно-коммутационный:
а) объектов с входным и выходным сопротивлением 600 Ом - от 0,2кГц до 150кГц;
б) объектов с входными и выходными сопротивлениями 135 Ом, 150 Ом - от 4кГц до 620кГц;
в) объектов с входным и выходным сопротивлениями 75 Ом - от 60 до 2100 кГц.
Диапазон частот измерения затухания несогласованности симметричных, несимметричных объектов с входными, выходными сопротивлениями - от 0,2кГц до 1500кГц.
Прибор пульт П-326-4 измерительно-коммутационный обеспечивает создание схем:
а) измерения рабочего и переходного затухания симметричных относительно «земли» объектов с номинальными сопротивлениями 135 Ом, 150 Ом, 600 Ом, рабочего усиления симметричных относительно «земли» объектов с поминальными сопротивлениями 150 Ом, 600 Ом, а также с помощью предусматриваемых в приборе симметрирующих и согласующих трансформаторов прибора пульт П-326-4 измерительно-коммутационный позволяет измерять рабочее затухание, усиление, переходное затухание не­симметричных относительно «земли» объектов с номинальными сопротивлениями 75 Ом, 135 Ом, 150 Ом и 600 Ом и рабочее усиление симметричных относительно «земли» объектов с номинальным сопротивлением 135 Ом;
б) измерения затухания несогласованности симметричных относительно «земли» объектов с номинальными сопротивлениями 135 Ом, 150 Ом, 600 Ом и несимметричных - с номинальными сопротивлениями 75 Ом, 135 Ом, 150 Ом, 600 Ом;
в) измерения затухания асимметрии объектов с номинальными сопротивлениями 135 Ом, 150 Ом и 600 Ом.
Пределы измерения прибором пульт П-326-4 измерительно-коммутационный затухания несогласованности - от 8дБ до 30дБ.
Пределы измерения затухания асимметрии в диапазоне частот от 0,2кГц до 1024кГц - 45дБ.
Собственное переходное затухание между входом и выходом симметричной схемы прибора пульт П-326-4 измерительно-коммутационный сравнения на частотах до 620кГц и между входом и выходом несимметричной схемы сравнения на частотах до 2100кГц - не менее 120дБ.
Погрешность измерения затухания несогласованности не превышает:
- ±1дБ - на частотах до 150кГц;
- ±1,5дБ - на частотах свыше 150кГц до 620кГц включительно;
- ±2дБ - на частотах свыше 620кГц до 1500кГц включительно.
Погрешность измерения прибором пульт П-326-4 измерительно-коммутационный затухания асимметрии не превышает ±2,6дБ.
Коммутационное устройство обеспечивает проведение измерений методом сравнения.
Переходное затухание между выходами, коммутируемыми ключом - не менее 40дБ.
Прибор имеет симметрирующие и согласующие трансформаторы, которые обеспечивают согласование и симметрирование:
- симметричных и несимметричных относительно «земли» четырехполюсников с номинальным сопротивлением 135 Ом с симметричными четырехполюсниками с номинальным сопротивлением 150 Ом;
- симметричных относительно «земли» четырехполюсников с сопротивлением 600 Ом с симметричными и несимметричными относительно «земли» четырехполюсниками с номинальными сопротивлениями 150 Ом, 135 Ом;
- симметричных относительно «земли» четырехполюсников с номинальными сопротивлениями 150 Ом, 600 Ом с несимметричными четырехполюсниками с сопротивлениями 150 Ом, 600 Ом.
Рабочий диапазон частот трансформаторов:
- 135 Ом/150 Ом, 150 Ом/150 Ом - от 4кГц до 620кГц;
- 600 Ом/600 Ом, 600 Ом/135 Ом - от 0,2кГц до 150кГц;
- 150 Ом/600 Ом - от 10кГц до 150 кГц.
Рабочее затухание трансформаторов:
- 600 Ом/150 Ом, 150 Ом/135 Ом, 150 Ом/150 Ом на частоте 50кГц - не превышает 0,4дБ;
- 600 Ом/600 Ом, 600 Ом/135 Ом на частоте 1кГц - не превышает 0,4дБ.
Неравномерность частотной характеристики затухания трансформаторов по отношению к затуханию на средних частотах не превышает ±0,4дБ.
Затухание асимметрии трансформаторов в рабочих диапазонах частот - не менее 43дБ.
В прибор пульт измерительно-коммутационный П-326-4 входят два магазина затуханий:
- симметричный магазин затуханий с входным и выходным сопротивлениями 600 Ом (М3 Z=600 Ом);
- симметричный магазин затуханий с входным и выходным сопротивлениями 150 Ом с возможностью использования его в качестве несимметричного магазина с входным и выходным сопротивлениями 75 Ом (М3 Z=150 Ом/75 Ом).
Максимально допустимый уровень на входе М3 Z = 150 Ом/75 Ом - 10 дБ, на входе М3 Z = 600 Ом - 20 дБ.
Максимальное затухание каждого магазина прибора пульт П-326-4 измерительно-коммутационный - 109,9 дБ с возможностью изменения через 0,1дБ.
Погрешность по рабочему затуханию магазинов на постоянном токе не превышает при номинальном затухании:
- от 0дБ до 10дБ включительно - ±0,1дБ;
- свыше 10дБ до 40дБ включительно - ±0,2дБ;
- свыше 40дБ до 80дБ включительно - ±0,4дБ;
- свыше 80дБ до 109,9дБ включительно - ±1дБ.
Отклонение входного и выходного сопротивлений магазинов от номинального не превышает ±1%.
Неравномерность частотной характеристики прибора пульт П-326-4 измерительно-коммутационный не превышает:
- ±0,1дБ - для магазина затуханий с входным и выходным сопротивлениями 150 Ом в диапазоне частот 4кГц-620кГц и для магазина затуханий с входным и выходным сопротивлениями 75 Ом в диапазоне частот 60кГц-2100кГц при затухании до 10дБ;
- ±0,3дБ - для магазина затуханий с входным и выходным сопротивлениями 600 Ом в диапазоне частот 0,2кГц-150кГц при затуханиях от 0дБ до 80дБ включительно, для магазина затуханий с входным и выходным сопротивлениями 150 Ом в диапазоне частот 4кГц-620кГц, для магазина затуханий с входным и выходным сопротивлениями 75 Ом в диапазоне частот 60кГц-2100кГц при затуханиях от 10дБ до 80дБ включительно.
Дополнительная погрешность магазинов затуханий прибора пульт П-326-4 измерительно-коммутационный по входному и выходному сопротивлениям не превышает:
- ±0,5% на каждые 10°С от номинальных значений - в условиях воздействия повышенной и пониженной температур, инея и росы;
- ±2% от номинальных значений - в условиях повышенной влажности.
Дополнительная погрешность магазинов прибора пульт П-326-4 измерительно-коммутационный по затуханию не превышает:
- ±0,05дБ - для затуханий до 10дБ включительно;
- ±0,1дБ - для затуханий свыше 10Дб до 40дБ включительно;
- ±0,2дБ - для затуханий свыше 40дБ до 80дБ включительно;
- ±0,5дБ - для затуханий свыше 80дБ
на каждые 10°С в условиях воздействия повышенной и пониженной температур, а также в условиях воздействия инея и росы;
- ±0,2дБ - для затуханий до 10дБ включительно;
- ±0,4дБ - для затуханий свыше 10дБ до 40дБ включительно;
- ±0,8дБ для затуханий свыше 40дБ до 80дБ включительно;
- ±2дБ - для затуханий свыше 80дБ
в условиях повышенной влажности.
Прибор пульт П-326-4 измерительно-коммутационный имеет звено затухания 20дБ с входным и выходным сопротивлением 150 Ом±1,5 Ом по симметричной и 75 Ом±0,75 Ом по несимметричной относительно «земли» схемам.
Погрешность по рабочему затуханию звена на постоянном токе не превышает ±0,15дБ.
Максимально допустимый уровень на входе звена прибором пульт П-326-4 измерительно-коммутационный - 20дБ.
Параметры измерительно-коммутационного пульта и устройств, входящих в него, нормируются на измерительных гнездах.
Габаритные размеры прибора пульт П-326-4 измерительно-коммутационный не превышают 260Х500Х480мм.
Масса прибора не превышает 25кг.
