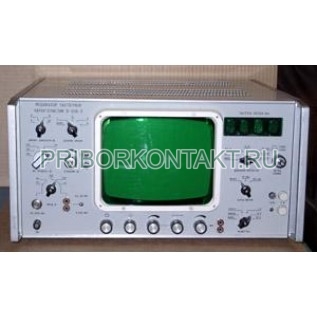

Индикатор частотных характеристик П-326-3

Также этот прибор может называться: П3263, П 326 3, П-3263, П-326/3, П326/3, П 3263, П326-3, П326 3, p-326-3, p3263, p 326 3.

П-326-3 индикатор частотных характеристик предназначен для визуального наблюдения и измерения параметров амплитудно-частотных характеристик на экране электронно-лучевой трубки.

Индикаторы П-326-3 используются при проведении (в комплекте с измерительным генератором П-326-1) настроечных и эксплуатационных измерений каналов и групповых трактов многоканальных систем дальней связи, а также для регулировки аппаратуры уплотнения и ее узлов.

Диапазон частот - от 0,2 кГц до 2100 кГц.

Диапазон измеряемых неравномерностей - от 0,1 дБ до 20 дБ.

Основная погрешность измерения АЧХ - ±(0,2?А+0,2) дБ, где А - относительная амплитуда в измеряемой точке.

Неравномерность собственной АЧХ - ±0,2 дБ.

Входное сопротивление:

- симметричного входа - 150 Ом; 600 Ом;

- несимметричного входа - 75 Ом.

Потребляемая мощность П-326-3 - не более 110 В?А.

Электропитание от сети переменного тока напряжением - 220 В.

Габаритные размеры - 500?480?260 мм.

Масса - не более 40 кг.

Температура окружающего воздуха - от -10° С до +65° С.

Относительная влажность при +35° С - до 98%.

Атмосферное давление - от 86 кПа до 106 кПа.

Прибор сохраняет свои параметры после воздействия температур - от -50° С до +65° С.
