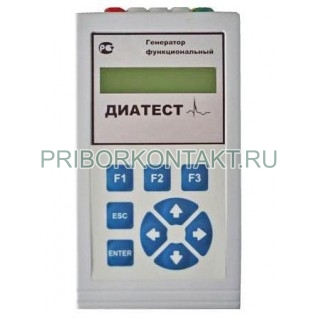

Генератор функциональный ДИАТЕСТ

Также этот прибор может называться: diatest.

ДИАТЕСТ генератор функциональный предназначен для формирования прецизионных калибровочных сигналов для первичной и периодической поверки одноканальных и многоканальных электрокардиографов.

Генераторы ДИАТЕСТ обеспечивают 3 режима работы:

- режим формирования калибровочных сигналов для поверки электрокардиографов с визуализацией формы генерируемого сигнала;

- режим формирования калибровочных сигналов для поверки электрокардиографов;

- дополнительный режим, используемый при поверке генератора и позволяющий изменять настройки прибора.

Технические характеристики ДИАТЕСТ:

Диапазон частот выходных сигналов - от 0,1 Гц до 75 Гц.

Диапазон установки постоянного напряжения на нагрузке не менее 1 МОм - от -300 мВ до 300 мВ.

Пределы допускаемой относительной погрешности установки постоянного напряжения для значений напряжения ±10 мВ, ±300 мВ - ±1%.

Виды выходных сигналов - синусоидальный; прямоугольный (меандр); ЭКГ; ЧСС1; ЧСС2; ЧСС3; ЧСС4; постоянное напряжение.

Диапазон установки значений размаха напряжения выходных сигналов на нагрузке не менее 1 МОм - от 0,03 мВ до 600 мВ.

Пределы допускаемой абсолютной погрешности установки ДИАТЕСТ значений размаха напряжения сигналов прямоугольной и синусоидальной формы (в диапазоне от 0,03 мВ до 20 мВ) - ±(0,01·Uрр + 0,003) мВ.

Пределы допускаемой относительной погрешности установки амплитудных параметров элементов испытательного ЭКГ-сигнала:

- в диапазоне от 0,5 мВ до 10 мВ - ±3%;

- в диапазоне от 0,1 мВ до 0,5 мВ ±5%.

Пределы допускаемой относительной погрешности установки частоты - ±0,5%.

Пределы допускаемой относительной погрешности установки временных параметров элементов испытательного ЭКГ-сигнала:

- для параметра T1 - ±0,5%;

- для параметров T2-T11 - ±2%.

Коэффициент нелинейных искажений сигнала синусоидальной формы при максимальном значении размаха напряжения - не более 1%.

Длительность фронта и среза сигнала прямоугольной формы - не более 60 мкс.

Потребляемая мощность ДИАТЕСТ - не более 0,045 В·А.

Параметры электропитания - 2 батареи по 1,5 В (тип АА-L-91).

Тип выходных разъёмов клеммы типа ВР-6 или ВР10 внутренним диаметром - 4 мм.

Время установления рабочего режима - не более 5 мин.

Время непрерывной работы - не менее 200 ч.

Габаритные размеры - не более 150×80×35 мм.

Масса с элементом питания - не более 300 г.

Условия эксплуатации:

Температура окружающего воздуха - +20±5° С.

Относительная влажность воздуха при температуре +25° С - от 30% до 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Принцип работы генератора ДИАТЕСТ основан на считывании из цифровой микросхемы памяти предварительно записанных цифровых кодов сигналов заданных форм. Цифровые коды поступают на цифро-аналоговый преобразователь (ЦАП), где преобразуются в аналоговую форму. Далее сигнал поступает на выходной делитель и схему, которая производит необходимое согласование с отводящими электродами поверяемого электрокардиографа.

Органы управления на передней панели предназначены для включения и выключения генератора, выбора режимов работы, перехода к следующему пункту выполнения процедуры поверки, включения или отключения подсветки индикатора и звукового подтверждения нажатия кнопок.

Графический индикатор предназначен для отображения значения частоты и размаха выходного напряжения, миниатюры (упрощенного схематичного изображения) формы выходного сигнала. В левой части индикатора показывается степень разряда источника питания прибора.

Выходные разъемы ДИАТЕСТ соответствуют отводящим электродам электрокардиографов и расположены в верхней части прибора.
