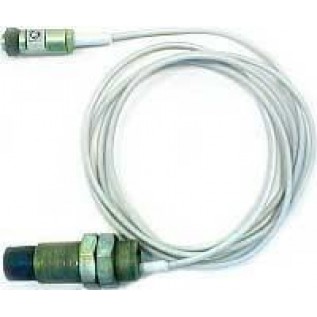

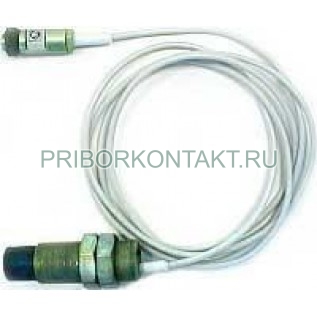

ВК-317 Импульсные датчики оборотов ВК-317, ВК317, ВК 317



Импульсные датчики оборотов ВК-317 и ВК-317-1 предназначены для преобразования значений скорости вращения объекта в пропорциональное число импульсов и токовый сигнал.
Принцип действия датчика ВК-317 основан на использовании явления вихревых токов. Катушка возбуждения создает в прилегающей к ней области высокочастотное магнитное поле, любое нарушение которого приводит к изменению регистрируемого потребляемого тока.
Между фторопластовым наконечником датчика и контролируемой поверхностью устанавливается зазор, изменение величины которого преобразуется в пропорциональное изменение выходного тока, поступающего на регистрирующую аппаратуру.
Для работы датчика ВК-317 достаточно одной метки на валу в виде паза (углубления) или шпонки (выступа) Датчик оборотов ВК-317 имеет ТТL-выход, позволяющий использовать датчик для работы непосредственно с любой электронно-счетной аппаратурой или системой АСУ (при наличии у нее соответствующего входа) без использования вторичного блока ВК-371.
Для использования датчика с аппаратурой, не имеющей ТТL-входа и использующей другие уровни входных сигналов используется по заказу вариант исполнения ВК-317 с выходом "открытый коллектор".
Герметичный фторопластовый кабель длиной 5 м.

Технические характеристики:
Максимальное расстояние воздействия и установочный размер S (приведено типовое значение) 2,0 ± 0,2 мм при S=1,5
Диапазон рабочих скоростей 0 ... 9999 Гц
Диапазон рабочих температур -30 ... +60°С
Напряжение питания 12 ± 0,5 В
Материал корпуса латунь
Крепление М20x1
Габаритные размеры, мм L=64
Масса без учета кабеля не менее 100 г.
Гарантийный срок 1 год
ТУ 4278-035-00205435-05
