Датчик ВК-316ИС

ВК-316ИС

Измерительный канал ВК-316ИС, ВК316ИС, ВК 316 ИС ( ТУ 4277-037-00205435-06 , " 0ExiallCТ5 X " )
\n
\n

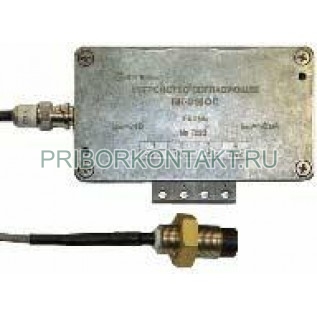

\nВихретоковый преобразователь перемещений.
\nПредназначен для измерения относительных перемещений в ограниченном диапазоне измерений, в частности, для измерения зазора при контроле искривления ротора. Канал состоит из вихретокового преобразователя с выносным согласующим усилителем, соединенных герметичным фторопластовым кабелем.
\nПринцип действия измерительного канала основан на использовании явления вихретоковых токов, которые возбуждаются на контролируемой поверхности высокочастотным электромагнитным полем катушки преобразователя и создают экранирующее поле.
\nСтепень взаимодействия этих высокочастоных полей линейно зависит от зазора между катушкой преобразователя и контролирумой поверхностью.
\nИзменение величины зазора преобразуется в пропорциональное изменение выходного тока.
\n
\nТехнические характеристики:
\nЧувствительность, мА/мм 4
\nДиапазон измерения зазора
\n(при номинальном зазоре 1,5 ± 0,1 мм) ±0,5 мм
\nТемпературный диапазон +5 ... +70°С
\nПитание +12 В от блока ВК-361ИСД
\nЧувствительность к температуре не более, %/град 0,1
\nМатериал корпуса преобразователя Сталь 12Х18Н10Т
\nМатериал корпуса согласующего усилителя Сплав аллюминия
\nМасса преобразователя (без согласующего усилителя) не более 180 г
\nГабаритные размеры
\n вибропреобразователя M10×1;L=65 мм
\n согласующего устройства 93,5x39x58 мм
\nСредний срок службы не менее 10 лет
