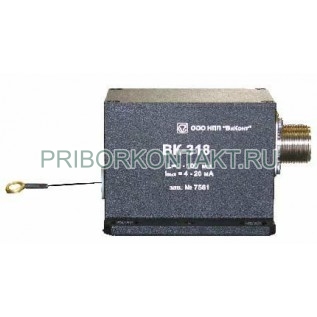

ВК-318.20 Датчик измерения относительных линейных перемещений ВК-318, ВК318, ВК 318 (тросиковый)


Тросиковый датчик ВК-318 предназначен для преобразования относительных линейных перемещений в электрический сигнал.
Преобразователь состоит из прецизионного потенциометра, на валу которого установлен барабан со струной.
Преобразователь устанавливается на одной, неподвижной части оборудования, а второй конец струны закрепляется на второй, подвижной части оборудования.
Применение специальной конструкции барабана, особо прочной и тонкой струны, прецезионного гибридного потенциометра и выходного усилителя с высокой линейностью и стабильностью, обеспечивает высокие метрологические характеристики преобразователя.
Технические характеристики:
Диапазон измерения 0 - 50 мм
0 - 125 мм
0 - 250 мм
0 - 375 мм
0 - 500 мм
0 - 625 мм
0 - 1250 мм
Усилие на тросике 3,8 Н
Максимально допустимая скорость изменения относительного расстояния 5 м/с
Максимально допустимое ускорение изменения относительного расстояния 120 м/с2
Напряжение питания постоянного тока 24±2,5 В
Напряжение питания постоянного тока 24 В (от блока ВК-381)
Диапазон изменения выходного сигнала, токовый выход 4 ... 20 мА
Нелинейность преобразования не более 0,1(0,2)%
Рабочий диапазон температур от -20 до +60 °С
Температурный коэффициент 0,0079 %/град
Степень защиты IP53
Материал корпуса преобразователя алюминиевый сплав
Масса преобразователя не более 250 г.
Габаритные размеры (без учета длины тросика) 70х65х50 мм
