Датчик ДПЛ-80

ДПЛ-80

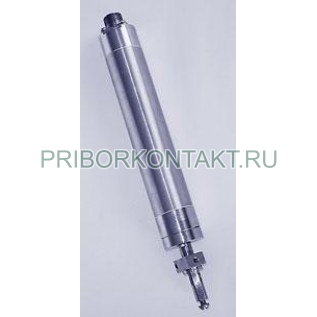

Датчик ДПЛ-80 (ДПЛ 80, ДПЛ80)
Датчик линейных перемещений
ДПЛ – унифицированный ряд вихретоковых датчиков для контроля больших линейных перемещений. Имеют несколько базовых модификаций, обеспечивающих контроль перемещений до 160 мм (по заказу до 320 мм). Предназначены для контроля перемещений штоков или металлических конструкций в осевом направлении. Используются совместно с блоками согласования БС9, а также в аппаратуре контроля относительных перемещений СВКА 1-02.06 как канал перемещений штоков ПШ (СВКА 1-02.06/34).

Датчик состоит из чувствительного элемента и согласующего усилителя с нормализованным выходом. Чувствительный элемент датчика представляет собой двухобмоточный трансформатор и выполнен в виде цилиндрического корпуса со встроенным штоком, относительное перемещение которого пропорционально контролируемой величине. Блок согласования выполнен в малогабаритном исполнении с микропроцессорным управлением, что обеспечивает высокую точность измерений.
Микропроцессор позволяет производить запись градуировочной характеристики датчика для каждого конкретного объекта и математическую линеаризацию выходного сигнала. Запись градуировочной характеристики и управление режимами работы датчика производится от компьютера по интерфейсу RS-232. Кабель датчика выполнен в металлорукаве, что обеспечивает его высокую механическую прочность, крепится к корпусу датчика через разъем.
На корпусе датчика выполнена «0 метка», от которой производится отсчет контролируемого перемещения. Вид взрывозащиты – «искробезопасная цепь» в составе аппаратуры контроля относительных перемещений СВКА 1-02.06.

Диапазон измерений, мм 0...80
Выходной сигнал, мА 4...20
Нелинейность амплитудной характеристики, %,
от верхнего предела диапазона измерений ±2
Погрешность измерения, % ±3
Параметры электропитания:
напряжение питания, В 24±5
ток, мА, не более 50
Диаметр корпуса датчика, мм 32
Длина корпуса датчика, мм 200
Максимальное перемещение штока, мм 125
Ресурс работы, ч 50000
Условия эксплуатации:
температура окружающей среды, ^оС -50...+150
