Датчик ВК-610

ВК-610

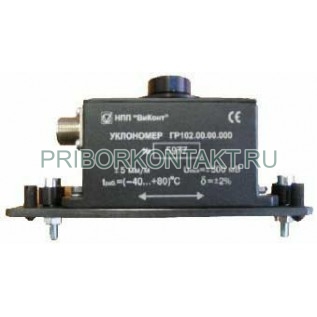

ВК-610 Датчик наклона(уклономер) ВК610, ВК 610


Датчик измерения угла наклона предназначен для непрерывного контроля состояния промышленного оборудования
Может быть использован в системах мониторинга и диагностики турбоагрегатов электростанций, оборудования нефтеперерабатывающих и газокомпрессорных станций, питательных насосов, двигателей и другого оборудования.
Датчик ВК-610 представляет собой измерительный преобразователь со встроенным согласующим электронным устройством и предназначен для измерения угла наклона преобразователя к горизонту.
Датчик выпускается в нескольких исполнениях (модификациях). В зависимости от исполнения на выходе датчика формируется токовый сигнал в диапазоне 4 ÷ 20 мА, 1 ÷ 5 мА или напряжение ± 0,5 В. Исполнение уточняется при заказе.
Технические характеристики:
Коэффициент преобразования:
для токового выхода 1 ÷ 5 мА 0,4±0,02 мА·м/мм
для токового выхода 4 ÷ 20 мА 1,6±0,08 мА·м/мм
для выхода по напряжению ±0,5 В 0,1±0,005 В·м/мм
Диапазон измерения угла наклона ±5 мм/м
Предел допускаемой приведенной погрешности измерений, не более:
для датчика с токовым выходом 4 ÷ 20 или 1 ÷ 5 Ма ±2%
для датчика с выходом по напряжению ±1%
Максимальное сопротивление нагрузки цепи токового выхода, не более 250 Ом
Максимальное сопротивление нагрузки выхода по напряжению, не менее 10 кОм
Температурный диапазон от -40 до +80 °С
Зависимость коэффициента преобразования от температуры, не более 0,1 %/°С
Материал корпуса преобразователя сплав алюминия
Масса преобразователя, не более 450 г
Габаритные размеры 135х50х70 мм
Гарантийный срок эксплуатации 1 год
