Датчик ДП2 (ДП 2, ДП-2)
Датчик для контроля больших перемещений
ДП1, ДП2 – вихретоковые датчики перемещения предназначены для контроля статических линейных перемещений роторов турбин и других видов промышленного оборудования в составе аппаратуры контроля относительных перемещений СВКА 1-02.06 (канал ТР).
Контроль перемещения производится по имеющимся на роторе измерительным кольцам. Датчик также может использоваться для контроля
линеных перемещений торца валопровода турбоагрегата (полубесконечная плоскость). Контролируемые параметры:
- относительное расширение ротора;
- тепловое расширение корпуса.

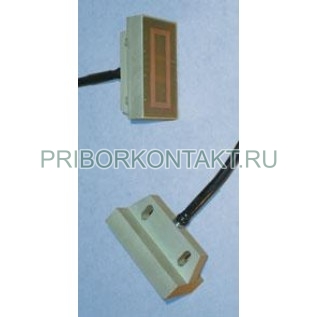

Датчики состоят из первичного преобразователя (обмотки) и блока согласования БС, соединенных кабелем различной длины. Обмотки датчика выполнены по прогрессивной технологии и защищены от внешних воздействий. Датчик обладает высокой разрешающей способностью, небольшим гистерезисом, не критичен к изменению номинального зазора при «всплытии» ротора. Кабель датчика оканчивается розеткой РС 10 ТВ, имеет защиту от внешних воздействий и выполнен в металлорукаве. Крепление первичного
преобразователя осуществляется при помощи 2 винтов М5. В зависимости от исполняемых функций имеют два варианта исполнения БС: для диапазона измерений до 40 мм - БС1, для диапазона измерений до 60 мм - БС1М. В измерительном канале ТР датчики используются совместно с процессорным блоком ПБ ТР.

Размер измерительного кольца, мм 20, 25 или полубесконечная плоскость
Диапазоны измерения, мм ±13 для 20 мм;
±9,0 для 25 мм; ±18,0 для 25 мм
Частотный диапазон, Гц 0...1,0
Погрешность измерения, % не более ±2,5
Электропитание:
напряжение питания, В ±12
ток, мА не более 6
Линейные размеры датчика,
мм А х Б х В 97х52х16
Длина кабеля (Lo), м 1,0
Ресурс работы, ч 50000
Условия эксплуатации:
температура, ^оС -40...+150
