Датчик ВК-316ОС

ВК-316ОС

Измерительный канал ВК-316ОС, ВК316ОС, ВК 316О С ( ТУ 4277-037-00205435-06 , " 0ExiallCТ5 X " )


Вихретоковый преобразователь перемещений.
Предназначен для преобразования величины относительного осевого сдвига вала в унифицированный сигнал постоянного тока.

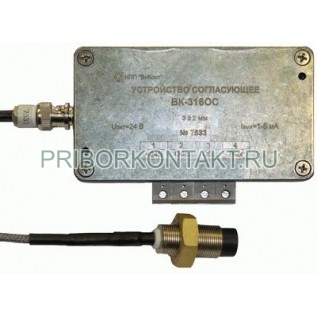

В состав измерительного канала входит датчик с кабелем и согласующий усилитель.
Унифицированный токовый сигнал обладает высокой помехозащищенностью и, кроме того, позволяет контролировать целостность линии связи.

Технические характеристики:
Номинальный установочный зазор 3±0,1; 3,5±0,1 мм
Диапазон измерения относительного осевого сдвига ±2; ±2,5 мм
Диапазон выходного сигнала 1-5; 4-20 Ма
Номинальное значение коэффициента преобразования (Кп)
при выходном сигнале от 1 до 5 Ма 1 Ма/мм
при выходном сигнале от 4 до 20 Ма 4 Ма/мм
Основная приведенная погрешность измерения ±2,5 %
Нелинейность амплитудный характеристики ±2,5 %
Дополнительная приведенная погрешность измерения, вызванная влиянием относительной влажности на датчик ВК-316ОС.02 и согласующий усилитель BK-316OC.03 ±2,0 %
Диапазон рабочих температур окружающей среды
для датчика ВК-316ОС.02 от +5 до +125 °С
,
для согласующего усилителя ВК-316ОС.03 от +5 до +70 °С
Габаритные размеры датчика ВК-316ОС.02 М16х1х40 мм
Габаритные размеры согласующего ВК-316ОС.03 115х75,6х35 мм
Масса датчика ВК-316ОС.02 (с кабелем 0,5 м) 0,1 кг
Масса согласующего усилителя ВК-316ОС.03 0,30 кг
Напряжение питания 24±2,5 В
Ток потребления не более 50 Ма
Средний срок службы не менее 10 лет
