Датчик ВК-316ТР

ВК-316ТР

Измерительный канал ВК-316ТР, ВК316ТР, ВК 316 ТР ( ТУ 4277-037-00205435-06 , " 0ExiallCТ5 X " )

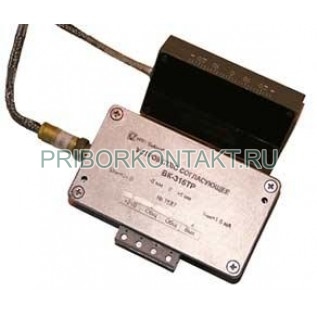

Измерительный канал ВК-316ТР представляет собой вихретоковый преобразователь с выносным согласующим электронным усилителем.
Измерительный канал ВК-316ТР предназначен для измерения относительных тепловых расширений узлов турбоагрегатов
Имеет выход по току
Степень защиты от проникновения твердых тел и воды IP66

Технические характеристики:
Номинальный установочный зазор от торца датчика до вала 1,5 ± 0,1 мм
Диапазон измерения датчика -5,0 ÷ 0 ÷ 5,0 мм
-4,0 ÷ 0 ÷ 8,0 мм
-10,0 ÷ 0 ÷ 10,0 мм
Ширина "пояска" 35; 40; 55; 60 мм
Основная приведенная погрешность измерения ±2,5 %
Отклонение действительного значения коэффициента преобразования от номинального ±2,5 %
Нелинейность амплитудной характеристики ±2,5 %
Сопротивление нагрузки, не более
для выходного сигнала от 1 до 5 Ма 2000 Ом
для выходного сигнала от 4 до 20 Ма 500 Ом
Дополнительная приведенная погрешность измерения, вызванная изменением температуры окружающего воздуха в пределах рабочего диапазона температур
для датчика ВК-316ТР ±2,5 %
для согласующего усилителя ВК-316ТР ±2,5 %
Дополнительная приведенная погрешность измерения, вызванная влиянием относительной влажности на датчик и соглаующий усилитель ±2,0 %
Диапазон температур окружающей среды
для датчика ВК-316ТР от +5 до +125 С°
для согласующего усилителя ВК-316ТР от +5 до + 70 С°
Габаритные размеры датчика ВК-316ТР 90х50х21, 110х50х21 мм
Габаритные размеры согласующего усилителя ВК-316ТР 115х75,6х35 мм
Напряжение питания 24 ± 2,5 В.
Ток потребления, не более 50 Ма
