Датчик ДББ-26

ДББ-26

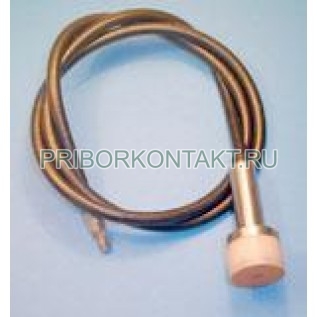

Датчик ДББ-26 (ДББ 26, ДББ26)
Дифференциальные датчики перемещений
Предназначены для контроля больших линейных перемещений роторных машин. Имеют высокую разрешающую способность, малый гистерезис, малые габариты. При измерении используются два датчика, включенные по дифференциальной схеме на блок согласования с унифицированным токовым выходом. Датчик обеспечивает линейное преобразование расстояния между чувствительным элементом и контролируемой поверхностью вала в выходной ток. Содержит выполненную печатным способом обмотку возбуждения, осуществляющую электромагнитную связь с контролируемой поверхностью. Питание обмотки датчика осуществляется генератором блока согласования с последующей линеаризацией и преобразованием высокочастотного сигнала в величину выходного тока. Корпус датчика изготовлен из нержавеющей стали. Кабель датчика защищен от механических воздействий при помощи металлорукава. Датчик крепится на специальном кронштейне двумя гайками.

Диапазон измерения, мм 0...12
Диапазон измерения для дифференциального включения, мм 0...24
Частотный диапазон, Гц 0...1,0
Погрешность измерения, % не более ±2,5
Параметры электропитания:
напряжение питания, В ±12
ток, мА не более 6
Диаметр чувствительного элемента (do), мм 26
Длина чувствительного элемента (Do), мм 15
Длина кабеля (Lo), м 1,0
Ресурс работы, ч 50000
Условия эксплуатации:
температура окружающей среды, ^оС -40...+150
