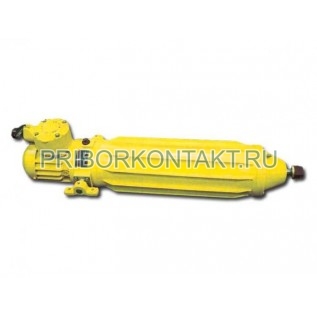

Гидравлический моторный толкатель ТГМ.5

Также это изделие может называться: ТГМ-5, ТГМ5, ТГМ 5, tgm-5, tgm5, tgm 5, tgm-5.

ТГМ.5 толкатель гидравлический моторный предназначен для управления шахтными механизмами с возвратно-поступательным и качающимся движением.

Толкатели ТГМ.5 используются в шахтах, опасных по взрыву газа и угольной пыли, на поверхности под навесом.

Технические характеристики ТГМ.5:

Толкающее усилие на штоке - не менее 12000 Н (1200 кгс).

Ход штока - 250 мм.

Время рабочего хода - 3 с.

Время обратного хода - 1 с.

Режим работы - продолжительный, повторно-кратковременный.

ПВ - 60%.

Продолжительность циклов - не менее 7 мин.

Предельно допустимая частота включений в минуту - 3.

Потребляемая мощность ТГМ.5 - 1500 Вт.

Номинальное напряжение - 380 В; 660 В.

Номинальная частота - 50 Гц.

Объем рабочей жидкости - 12 л.

Используемая гидравлическая жидкость при температуре воздуха:

- от -10° С до +45° С - масло индустриальное И-12А или И-20А;

- от -10° С до -40° С - масло гидравлическое ВМГЗ.

Габаритные размеры толкателя ТГМ.5 - 1110×350×300 мм.

Масса (без гидравлической жидкости) - не более 110 кг.

Принцип действия заключается в создании подпора рабочей жидкости при помощи вращения шестеренного насоса, которая осуществляет выдвижение штока толкателя, а при отключении питания электродвигателя происходит возврат штока под действием контргруза или управляемого механизма в исходное положение.

Крепление толкателей осуществляется при помощи боковых шарнирных опор.

Условия эксплуатации ТГМ.5:

Температура окружающего воздуха - от -40° С до +45° С.

Относительная влажность при 35° С - до 100%.

Атмосферное давление - от 84 кПа до 106 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Уровень запыленности - до 1600 мг/м³.

Вибрация мест установки с частотой - от 5 Гц до 120 Гц.

Максимальное виброперемещение:

- при частоте до 45 Гц - 0,25 мм;

- при частоте от 45 Гц до 120 Гц - 20 м/с².
