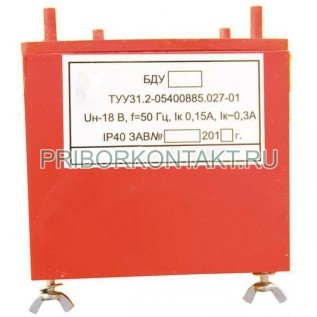

Блок дистанционного управления БДУ-1

Также это изделие может называться: БДУ 1, БДУ1, bdu-1, bdu 1, bdu1.

БДУ-1 блок дистанционного управления предназначен для дистанционного управления включением и отключением одиночных механизмов, подключенных к взрывозащищенным пускателям и комплектным устройствам управления (станциям).

Блоки БДУ-1 необходимы для дистанционного отключения аппаратов защиты (автоматических выключателей, РУНН трансформаторных подстанций), а также для контроля сопротивления заземляющего провода передвижных механизмов и машин, защиты от потери управления и самовключения.

Блок встраивается в рудничные коммутационные аппараты и комплектные устройства на напряжение до 1140 В.

Технические характеристики БДУ-1:

Номинальное напряжение - 18 В.

Частота сети - 50 Гц.

Тип разъема - ГРПМ1-31.

Напряжение на выходных коммутирующих контактах - 36 В.

Допустимый ток коммутации применяемого реле выходными контактами:

- постоянный - не более 0,15 А;

- переменный - не более 0,3 А.

Электрическое сопротивление цепи БДУ-1 - 45 Ом.

Допустимое колебание напряжения питающей сети - от 85% до 110% номинального напряжения.

Потребляемая мощность - не более 5 В·А.

Степень защиты - IP40.

Гарантийный срок эксплуатации - не менее 2 лет.

Габаритные размеры БДУ-1 - не более 120×42×126 мм.

Масса - не более 0,53 кг.

Условия эксплуатации:

Температура окружающей среды - от -10° С до +35° С.

Относительная влажность воздуха при температуре +35° С - 98%.

Степень жесткости вибрационной нагрузки блока БДУ-1 - 1.
