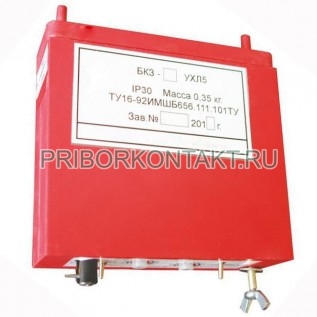

Блок комплексной защиты БКЗ

Также это изделие может называться: БК3, bkz.

БКЗ блок комплексной защиты предназначен для защиты подземных электрических сетей с изолированной нейтралью от токов короткого замыкания, для защиты электродвигателей от перегрузок с запоминанием режима перегрузки и для предварительного контроля двух уровней сопротивления изоляции отходящих от коммутационных аппаратов присоединений.

В наличии модификации: БКЗ и БКЗ-3.

Технические характеристики:

Номинальное напряжение - 36 В.

Величина уставок контролируемого сопротивления изоляции при номинальном напряжении:

- для силовых цепей напряжением 660 В - 35±5кОм; 110±10 кОм;

- для силовых цепей напряжением 1140 В - 110±10 кОм; 300±80 кОм.

Собственное время срабатывания блока БКЗ:

- при кратности первичного тока трансформатора тока к току уставки 1,5 - не более 0,2 с;

- при перегрузках, равных 6-кратному значению номинального тока защищаемого объекта - не более 5 с;

- при перегрузках, равных 1,2 номинального тока защищаемого объекта с холодного состояния блока БКЗ - не более 6 мин;

- время запоминания режима перегрузки, равной 1,2 номинального тока - не менее 30 с.

Диапазоны регулирования уставок максимальной токовой защиты и защиты от перегрузки коммутационного аппарата приведены в таблице:

Потребляемая мощность блока БКЗ - не более 6 Вт.

Климатическое исполнение - УХЛ5.

Габаритные размеры - не более 120×42×131 мм.

Масса изделий блоки БКЗ - не более 0,6 кг.
