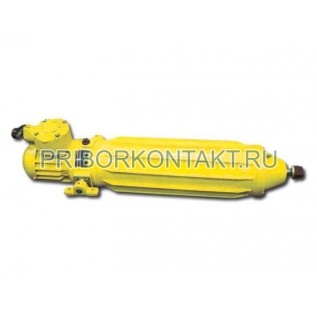

Гидравлический моторный толкатель ТГМ.1

Также это изделие может называться: ТГМ-1, ТГМ1, ТГМ 1, tgm-1, tgm1, tgm 1, tgm-1.

ТГМ.1 толкатель гидравлический моторный предназначен для управления шахтными механизмами с возвратно-поступательным и качающимся движением.

Толкатели ТГМ.1 используются в шахтах, опасных по взрыву газа и угольной пыли, на поверхности под навесом.

Технические характеристики ТГМ.1:

Толкающее усилие на штоке - не менее 3000 Н (300 кгс).

Ход штока - 250 мм.

Время рабочего хода - 1,5 с.

Время обратного хода - 0,05 с.

Режим работы - продолжительный, повторно-кратковременный.

ПВ - 60%.

Продолжительность циклов - не менее 7 мин.

Предельно допустимая частота включений в минуту - 7.

Потребляемая мощность ТГМ.1 - 1500 Вт.

Номинальное напряжение - 380 В; 660 В.

Номинальная частота - 50 Гц.

Объем рабочей жидкости - 12 л.

При отключении питания толкателя шток его под действием усилия управляемого механизма возвращается в исходное положение.

Рабочее положение - вертикальное; горизонтальное; промежуточное от 0° до 95°.

Используемая гидравлическая жидкость при температуре воздуха:

- от -10° С до +45° С - масло индустриальное И-12А или И-20А;

- от -10° С до -40° С - масло гидравлическое ВМГЗ.

Габаритные размеры толкателя ТГМ.1 - 1120×350×300 мм.

Масса (без гидравлической жидкости) - не более 86 кг.

Принцип действия заключается в создании подпора рабочей жидкости при помощи вращения шестеренного насоса, которая осуществляет выдвижение штока толкателя, а при отключении питания электродвигателя происходит возврат штока под действием контргруза или управляемого механизма в исходное положение.

Крепление толкателей осуществляется при помощи боковых шарнирных опор.

Условия эксплуатации ТГМ.1:

Температура окружающего воздуха - от -40° С до +45° С.

Относительная влажность при 35° С - до 100%.

Атмосферное давление - от 84 кПа до 106 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Уровень запыленности - до 1600 мг/м³.

Вибрация мест установки с частотой - от 5 Гц до 120 Гц.

Максимальное виброперемещение:

- при частоте до 45 Гц - 0,25 мм;

- при частоте от 45 Гц до 120 Гц - 20 м/с².
