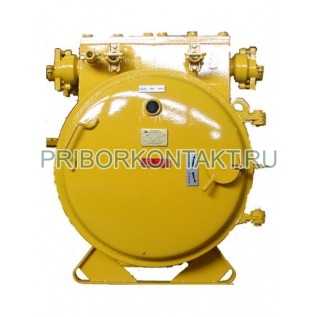

Автоматические взрывозащищенные выключатели АВШ

Также это изделие может называться: switches avsh.

АВШ выключатели автоматические взрывозащищенные предназначены для защиты, а также для оперативных включений и отключений трехфазных электрических установок и сетей с изолированной нейтралью трансформатора.

Сфера применения: в подземных выработках опасных по газу (метану) и (или) пыли.

АВШ выключатели представлены следующими модификациями:

- с ручным управлением - АВШ-250Р (1140/660), АВШ-250Р (660/380), АВШ-400Р (1140/660), АВШ-400Р (660/380), АВШ-630Р (1140/660), АВШ-630Р (660/380);

- с дистанционным отключением - АВШ-250ДО (1140/660), АВШ-400ДО (1140/660), АВШ-630ДО (1140/660), АВШ-250ДО (660/380), АВШ-400ДО (660/380), АВШ-630ДО (660/380).

Технические характеристики выключателей АВШ:

Номинальное рабочее напряжение - 660 В/380 В и 1140 В/660 В.

Частота сети - 50 Гц.

Предельная коммутационная способность:

- при 380 В - от 20 кА до 30 кА;

- при 660 В - от 15 кА до 20 кА;

- при 1140 В - от 8 кА до 12 кА.

Коммутационная износостойкость, количество циклов ВО:

- при напряжении 660 В - от 8000 до 4000;

- при напряжении 1140 В - от 5000 до 3000.

Запыленность - не более 1200 мг/м³.

Высота над уровнем моря для АВШ выключателя - не более 1000 м.

Глубина ниже уровня моря - не более 1500 м.

Колебание напряжения питающей сети - от 0,85 до 1,1.

Степень защиты АВШ выключателей автоматических, обеспечиваемая оболочками - IP54.

Вид и уровень взрывозащиты:

- исполнение Р - РВ ExdI;

- исполнение ДО - РВ Ex d[ia]I.

Габаритные размеры - 615×785×860 мм.

Масса - не более 200 кг.

Условия эксплуатации выключателей АВШ:

Температура окружающего воздуха - от -10° С до +35° С.

Относительная влажность при +35° С - до 98%.
